BS 5163 Flanged Resilient NRS Gate Valve na may Bypass Outlet

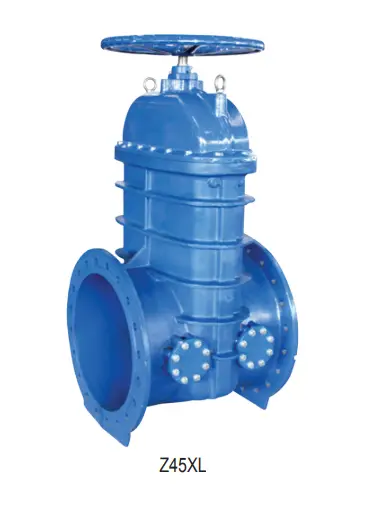

Model:(Z45XL) PN10/16
BS 5163 Flanged Resilient NRS Gate Valve na may Bypass Outlet (Z45XL) PN10/16
• Nagtatapos ang Koneksyon: Flange sa BS EN 1092-2: 1997
• Paggawa ng presyon: PN10/16
• Saklaw ng temperatura: 0 ℃- 100 ℃
• Coating: Fusion Bonded Epoxy Coating alinsunod sa ANSI/AWWA C550
• Nagtatapos ang Koneksyon: Flange sa BS EN 1092-2: 1997
• Paggawa ng presyon: PN10/16
• Saklaw ng temperatura: 0 ℃- 100 ℃
• Coating: Fusion Bonded Epoxy Coating alinsunod sa ANSI/AWWA C550

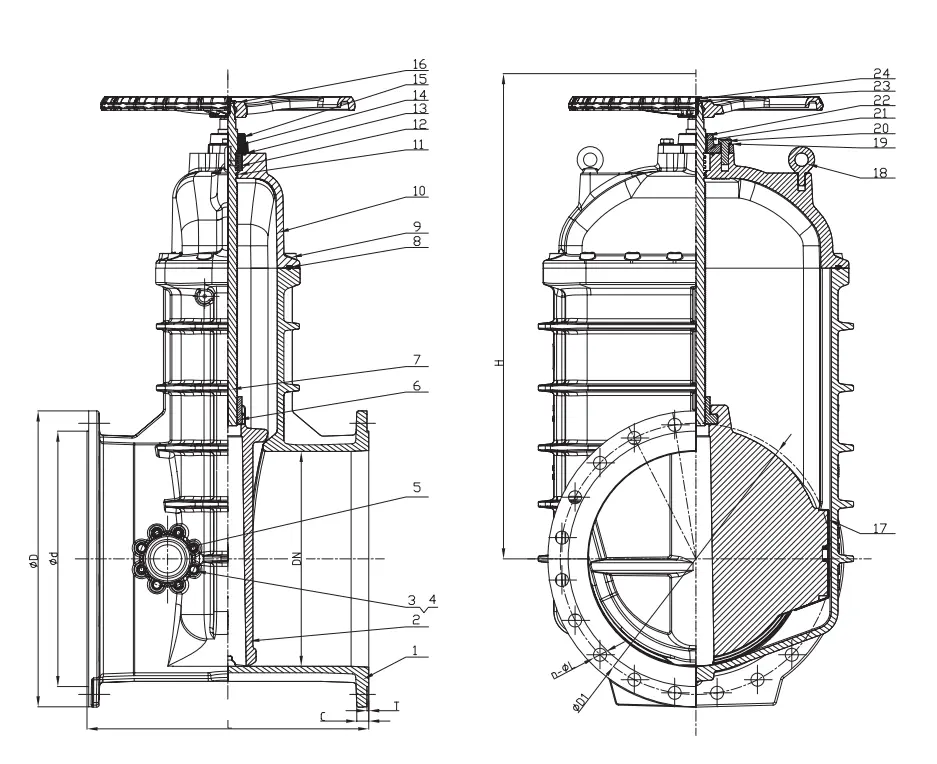

| Pagtukoy ng materyal | |||
| Bahagi Hindi. | Bahagi | Pamantayang Pagtutukoy | Mga pagpipilian |
| 1 | Katawan ng balbula | EN-GJS-450-10 |
|
| 2 | Nababanat na wedge disc | EN-GJS-450-10+EPDM |
|
| 3 | Bolt | Carbon steel zinc plated | SS304, SS316 |
| 4 | Flat Washer | Carbon steel zinc plated | SS304, SS316 |
| 5 | Takip ng balbula ng by-pass | EN-GJS-450-10 |
|
| 6 | Wedge nut | Brass HPB59-1 |
|
| 7 | Stem | Hindi kinakalawang na asero | SS304/316/420/431 |
| 8 | Ang bonnet gas | EPDM | NBR |
| 9 | Bolt | Carbon steel zinc plated | SS304, SS316 |
| 10 | Bonnet | EN-GJS-450-10 |
|
| 11 | O-singsing | NBR | EPDM |
| 12 | Thrust Washer | Carbon steel zinc plated | SS304, SS316 |
| 13 | O-singsing | NBR | EPDM |
| 14 | Gabay sa Axis | Brass HPB59-1 |
|
| 15 | Glandula | EN-GJS-450-10 |
|
| 16 | Handwheel | EN-GJS-450-10 | Pinindot na bakal |
| 17 | Gabay ng manggas | EPDM |
|
| 18 | Eye Bolt | Carbon steel zinc plated |
|
| 19 | Flat Washer | Carbon steel zinc plated | SS304, SS316 |
| 20 | Bolt | Carbon steel zinc plated | SS304, SS316 |
| 21 | 0-singsing | NBR | EPDM |
| 22 | Ring wiper | EPDM | NBR |
| 23 | Flat Washer | Carbon steel zinc plated | SS304, SS316 |
| 24 | Bolt | Carbon steel zinc plated | SS304, SS316 |
| Tandaan: 1. Para sa espesyal na kahilingan sa materyal maliban sa karaniwang pagtutukoy, mangyaring ipahiwatig nang malinaw sa listahan ng pagtatanong o order. ByPasfiting at Valve Assembly na hindi mai -quote at ibigay maliban kung may tiyak na pahayag sa pagkakasunud -sunod o pagtatanong. 2. Kung kinakailangan ang bypass fitting at balbula, mangyaring sabihin ito nang malinaw sa iyong order ng pagbili at ang mga gastos ay idadagdag Alinsunod dito. " |
|||
| DN | PN | Mga Dimensyon (mm) | ||||||||
| Pulgada | mm | L | H | D | D1 | d | C | T | n-φl | |
| 18 " | 450 | 10 | 650 | 1108 | 640 | 565 | 530 | 30 | 4 | 20-F28 |
| 16 | 585 | 548 | 20-31 | |||||||
| 20 " | 500 | 10 | 700 | 1130 | 715 | 620 | 582 | 31.5 | 4 | 20-F28 |
| 16 | 650 | 609 | 20-34 | |||||||
| 24 " | 600 | 10 | 800 | 1311 | 840 | 725 | 682 | 36 | 5 | 20-31 |
| 16 | 770 | 720 | 20-F37 | |||||||
