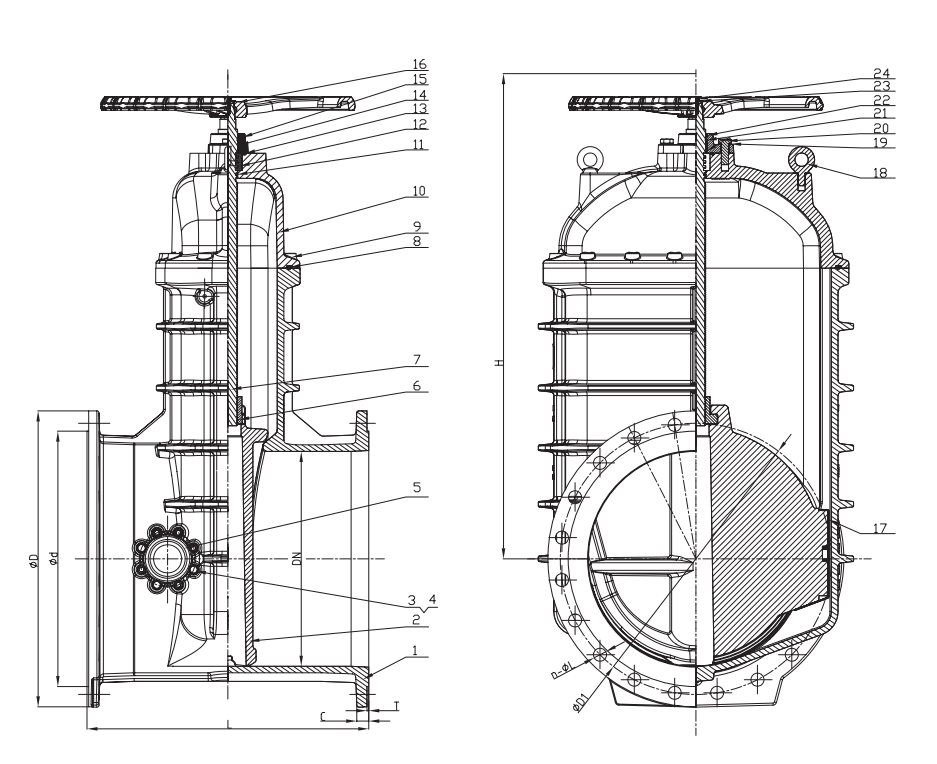

Ano ang Flanged Resilient NRS Gate Valve na may Bypass Outlet (Z45XL)?

Pangunahing Uri at Core Structure:

Ito ay isang balbula ng gate. Ang pangunahing sangkap nito ay isang gate/wedge na hugis ng disc na gumagalaw sa isang tuwid na linya na patayo sa direksyon ng daloy ng likido upang buksan (ang mga pag-angat ng gate upang payagan ang daloy) o isara (mga mababang gate upang harangan ang daloy). Ang disenyo na ito ay nagreresulta sa kaunting paglaban ng daloy kapag ganap na nakabukas.

Key Technology Technology - Resilient Seat:

Ang balbula ay gumagamit ng isang nababanat na disenyo ng upuan. Nangangahulugan ito na ang singsing ng balbula ng balbula (upuan) ay karaniwang gawa sa de-kalidad na goma (tulad ng EPDM, NBR) at nababanat/nababaluktot. Kapag nagsara ang balbula, ang gate ay pumipilit laban sa nababanat na upuan, na nagiging sanhi ng pagpapapangit ng goma at mahigpit na umayon sa gilid ng gate, na lumilikha ng isang maaasahang selyo. Nag-aalok ang disenyo na ito ng ilang pagpapaubaya para sa mga menor de edad na impurities (tulad ng silt) sa pipeline at nagbibigay ng mahusay na pagbubuklod, partikular na angkop para sa mga aplikasyon ng mababa o medium-pressure.

Paraan ng Operasyon ng STEM - NRS:

Ang NRS ay nakatayo para sa hindi tumataas na stem. Kapag nagpapatakbo ng balbula (karaniwang sa pamamagitan ng pag -ikot ng isang handwheel o gearbox), ang stem mismo ay umiikot lamang; Hindi ito gumagalaw sa paitaas o pababa. Ang rotary motion ng stem ay na -convert sa linear na pag -angat/pagbaba ng paggalaw ng gate sa pamamagitan ng isang panloob na sinulid na mekanismo (karaniwang isang gate nut). Ang pangunahing bentahe ng disenyo na ito ay ang minimal na overhead clearance na kinakailangan; Ang tuktok ng stem ay hindi tumaas sa panahon ng pagbubukas/pagsasara, na ginagawang perpekto para sa mga pag-install na pinipilit ng espasyo (tulad ng mga pits sa ilalim ng lupa).

Paraan ng Koneksyon - Flanged:

Ang balbula ng inlet at outlet ay nagtatapos ng mga flanges. Ang mga flanges ay mga pabilog na rim na may mga butas ng bolt. Sa panahon ng pag -install, ang mga bolts ay ginagamit upang mahigpit na ikonekta ang mga flanges ng balbula sa kaukulang mga flanges ng pag -aasawa sa pipeline, na may isang gasket na nakalagay sa pagitan upang makamit ang pagbubuklod. Ang Flanged Connection ay isa sa mga pinaka -karaniwang at maaasahang pamamaraan para sa mga valve ng pipeline, pinadali ang madaling pag -install, pag -alis, pagpapanatili, at may mataas na mas mataas na panggigipit at makunat na puwersa.

Core tampok - na may bypass outlet:

Ito ang pinaka -natatanging tampok ng balbula na ito. Mayroon itong karagdagang, mas maliit na outlet sa katawan ng balbula (karaniwang malapit sa gilid ng papasok o sa gitna), na tinatawag na isang bypass outlet o bleed port. Ang port ng bypass na ito ay karaniwang nilagyan ng isang maliit na diameter na balbula ng bola, plug valve, o globo balbula (na kilala bilang bypass valve).

Mga pangunahing pag -andar ng bypass outlet: Ang pagbabalanse ng presyon sa buong pangunahing balbula: Bago buksan ang pangunahing balbula ng gate, lalo na kung mayroong isang makabuluhang pagkakaiba sa presyon (mataas na presyon ng pagkakaiba -iba) sa kabuuan nito, ang balbula ng bypass ay mabuksan muna. Pinapayagan nito ang likido mula sa high-pressure side na unti-unting dumadaloy sa linya ng bypass papunta sa mababang presyon, na pagkakapantay-pantay sa presyon sa magkabilang panig ng pangunahing gate.Reducing operating torque at pagprotekta sa balbula: Pagkatapos ng pagkakapantay-pantay ng presyon, ang lakas (metalikang kuwintas) na kinakailangan upang buksan ang pangunahing balbula ay makabuluhang nabawasan, na ginagawang mas madali ang operasyon. Mas mahalaga, pinipigilan nito ang mga panganib na nauugnay sa pagpilit sa pangunahing balbula na bukas sa ilalim ng mataas na presyon ng pagkakaiba -iba, tulad ng malubhang panginginig ng boses, pagmamarka/pagsusuot ng ibabaw ng sealing sealing, o kahit na stem deformation/breakage, lubos na pinoprotektahan ang balbula at pinalawak ang buhay ng serbisyo.Pressure relief: Matapos isara ang pangunahing balbula ng gate, kung ang downstream piping o kagamitan ay nangangailangan ng pagpapanatili, presyur sa downstream pipeline ay maaaring ligtas na mailabas sa pamamagitan ng pag -iwas sa pamamagitan ng pag -iwas sa pamamagitan ng pag -aalsa sa pagbagsak ng pipeline na pipeline / Sampling: Ang balbula ng bypass ay maaari ding magamit para sa maliit na daloy ng paglipat ng likido o sampling.

Operasyon at Indikasyon:

Ang balbula ay karaniwang pinatatakbo sa pamamagitan ng isang tuktok na naka-mount na handwheel (mas maliit na laki) o gearbox (mas malaking sukat o kung saan kinakailangan ang mas madaling operasyon). Dahil sa disenyo ng NRS, ang pag -ikot ng handwheel/gearbox input shaft ay nagiging sanhi ng pag -angat/mas mababa ang gate. Ang balbula ay karaniwang nagsasama ng isang tagapagpahiwatig ng posisyon (hal., Pointer at dial) na malinaw na nagpapakita kung ang balbula ay nasa bukas, sarado, o intermediate na posisyon.

Pangunahing mga senaryo ng aplikasyon:

Ang balbula na ito ay partikular na angkop para sa mga aplikasyon na nangangailangan ng madalas na operasyon o kung saan maaaring magkaroon ng mataas na presyon ng pagkakaiba -iba sa panahon ng operasyon. Common uses include:Water Supply Networks (Municipal, Industrial): Main pipelines, pump station outlets, zone isolation valves, especially where water hammer risk is high or main valve protection is needed.Fire Protection Systems: Fire pump discharges, main control valves, ensuring safe and reliable valve operation during emergencies.Irrigation Systems: Mainline control.Industrial Processes: Pipeline systems requiring pressure equalization to protect valves or facilitate operation.

Pagtatalaga ng Model - Z45XL:

Ang Z45XL ay isang pangkaraniwang pagtatalaga ng modelo para sa ganitong uri ng balbula sa ilalim ng pamantayang Pambansang Tsino (GB): Z: Kinakatawan ang balbula ng gate (Zha FA - 闸阀) .4: Kinakatawan ang flanged na koneksyon.5: Kinakatawan ang operasyon sa pamamagitan ng gear ng bevel (o malawak na nagpapahiwatig ng operasyon ng gearbox, na nakikilala ito mula sa 3 para sa gear ng worm). Sa aktwal na mga produkto, ang mas maliit na sukat ay maaaring gumamit ng isang handwheel nang direkta, ngunit ang modelo ay maaari pa ring mapanatili ang serye na ito.xl: karaniwang nagpapahiwatig na ang balbula ay nagtatampok ng isang nababanat na upuan (Xing - 弹性) at may kasamang isang bypass outlet (mahaba - 旁通). Ito ang pangunahing identifier na nakikilala ang modelong ito mula sa isang karaniwang nababanat na balbula ng gate ng upuan (hal., Z45X - nababanat na upuan lamang, walang bypass).
