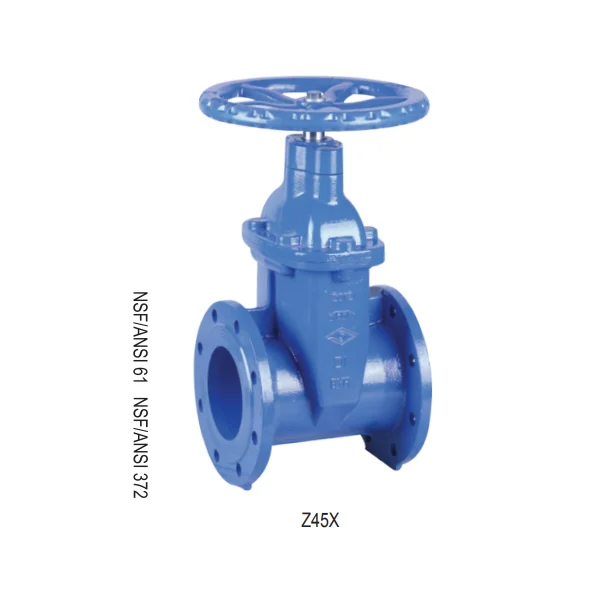

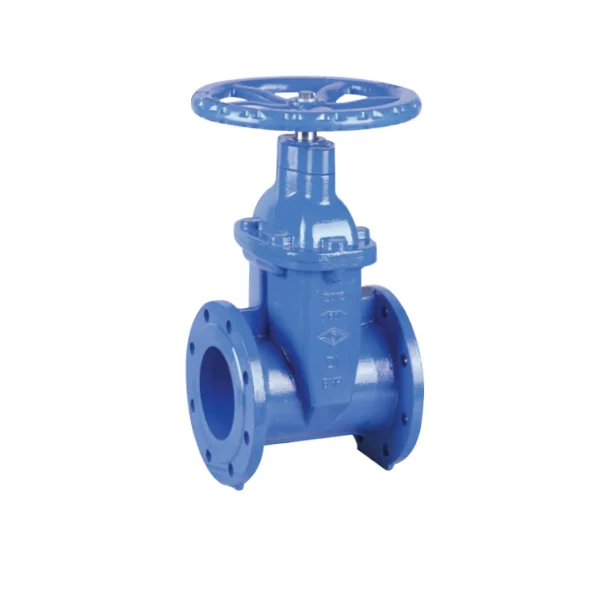

BS 5163 Flanged Resilient NRS Gate Valve PN25
Model:(Z45X) PN25
Z45X BS 5163 Flanged Resilient NRS Gate Valve PN25
• Nagtatapos ang Koneksyon: Flange sa BS EN 1092-2: 1997
• Paggawa ng presyon: PN25
• Saklaw ng temperatura: 0 ℃- 100 ℃
• Coating: Fusion Bonded Epoxy Coating alinsunod sa ANSI/AWWA C550
• Paggawa ng presyon: PN25
• Saklaw ng temperatura: 0 ℃- 100 ℃
• Coating: Fusion Bonded Epoxy Coating alinsunod sa ANSI/AWWA C550

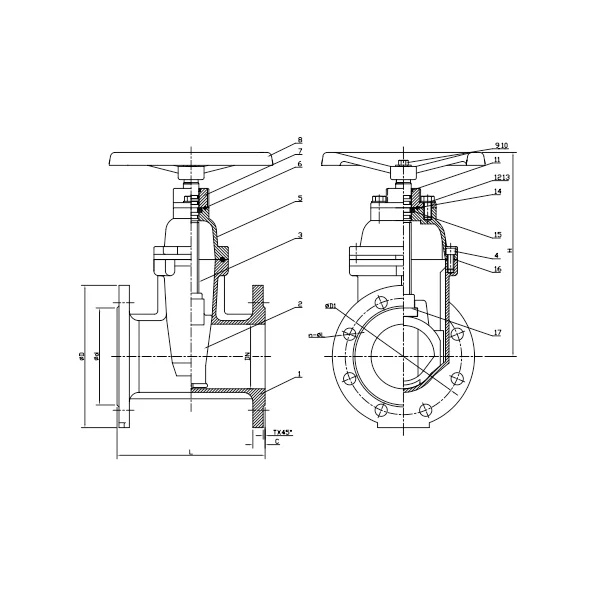

Pagtukoy ng materyal
|
Bahagi Hindi. |
Bahagi |
Pamantayang Pagtutukoy |
Mga pagpipilian |
|
1 |
Katawan ng balbula |
EN-GJS-450-10 |
|
|
2 |
Nababanat na wedge disc |
EN-GJS-450-10+EPDM |
|
|
3 |
Stem |
Hindi kinakalawang na asero |
SS304, SS316, SS420, SS431 |
|
4 |
Bolt |
Carbon steel zinc plated |
SS304, SS16 |
|
5 |
Bonnet |
EN-GJS-450-10 |
|
|
6 |
O-singsing |
NBR |
EPDM |
|
7 |
Glandula |
EN-GJS-450-10 |
|
|
8 |
Handwheel |
EN-GJS-450-10 |
Pinindot na bakal |
|
9 |
Bolt |
Carbon steel zinc plated |
SS304, SS16 |
|
10 |
Fla washer |
Carbon steel zinc plated |
SS304, SS16 |
|
11 |
Ring wiper |
NBR |
EPDM |
|
12 |
Bolt |
Carbon steel zinc plated |
SS304, SS16 |
|
13 |
Flat Washer |
Carbon steel zinc plated |
SS304, SS16 |
|
14 |
O-singsing |
NBR |
EPDM |
|
15 |
Thrust Washer |
Brass HPB59-1 (Uri A) Hindi magagamit (type b) |
|
|
16 |
Ang bonnet gas |
EPDM |
NBR |
|
17 |
Wedge nut |
Brass HPB59-1 |
Bronze ZQSN5-5-5 |
Tandaan: Para sa espesyal na kahilingan sa materyal maliban sa karaniwang pagtutukoy, mangyaring ipahiwatig nang malinaw sa listahan ng pagtatanong o order.
|
DN |
PN |
Mga Dimensyon (mm) |
||||||||
|
Pulgada |
mm |
|
L |
H |
D |
D1 |
d |
C |
T |
n-φl |
|
2 " |
50 |
25 |
178 |
218 |
165 |
125 |
99 |
19 |
3 |
4-F19 |
|
2.5 " |
65 |
25 |
190 |
232 |
185 |
145 |
118 |
19 |
3 |
8-F19 |
|
3 " |
80 |
25 |
203 |
281 |
200 |
160 |
132 |
19 |
3 |
8-F19 |
|
4 " |
100 |
25 |
229 |
316 |
235 |
190 |
156 |
19 |
3 |
8-F23 |
|
5 " |
125 |
25 |
254 |
393 |
270 |
220 |
184 |
19 |
3 |
8-F28 |
|
6 " |
150 |
25 |
267 |
420 |
300 |
250 |
211 |
20 |
3 |
8-F28 |
|
8 " |
200 |
25 |
292 |
490 |
360 |
310 |
274 |
20 |
3 |
12-F28 |
|
10 " |
250 |
25 |
330 |
626 |
425 |
370 |
319 |
22 |
3 |
12-F31 |
|
12 " |
300 |
25 |
356 |
722 |
485 |
430 |
370 |
24.5 |
4 |
16-F31 |
