Ano ang pinili ng isang pipe flange adapter para sa mga koneksyon sa piping?

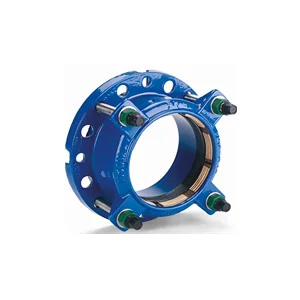

A pipe flange adapteray isang kritikal na konektor na ginamit sa mga sistema ng piping upang sumali sa mga flanged kagamitan o pipeline na may iba't ibang mga koneksyon sa pagtatapos. Sa halip na umasa sa hinang o nag -thread na nag -iisa, ang mga adaptor ng flange ay nagbibigay ng isang maraming nalalaman interface na nagbibigay -daan sa secure na pangkabit, disassembly, at pagpapanatili. Karaniwang naka -install ang mga ito sa mga aplikasyon kung saan kinakailangan ang tibay, pagtagas, at madaling pag -install.

Kaya, ano ba talaga ang ginagawa ng isang pipe flange adapter?
Ito ay nagsisilbing isang sangkap na transisyonal. Ang isang dulo ng adapter ay kumokonekta sa isang pipe, habang ang iba pang dulo ay bumubuo ng isang flange na maaaring mai -bolt sa mga balbula, bomba, tank, o iba pang mga flanged na sangkap. Ang disenyo ng dual-function na ito ay nag-aalis ng pangangailangan para sa malawak na pagbabago at tinitiyak ang pagiging tugma sa magkakaibang mga sistema ng piping.

Ang mga pipe flange adapter ay ginawa sa iba't ibang laki, mga rating ng presyon, at mga materyales upang mapaunlakan ang mga tiyak na kinakailangan sa system. Sa mga sektor tulad ng langis at gas, pagproseso ng kemikal, paggawa ng pagkain, paggawa ng barko, at paggamot sa tubig, kailangan ang mga ito dahil nagbibigay sila ng isang ligtas, mataas na pagganap na selyo kahit na sa ilalim ng matinding mga kondisyon ng operating.

Mga pangunahing tampok ng isang pipe flange adapter:

• Koneksyon ng Koneksyon: Mga tulay na plain-end, singit, o may sinulid na mga tubo na may mga flanged na sangkap.

• Paglaban sa presyon: Ang mga pag -iiba -iba ng mga panggigipit mula sa mababang hanggang sa napakataas, depende sa pagpili ng materyal.

• Proteksyon ng kaagnasan: Hindi kinakalawang na asero, bakal na bakal, ductile iron, at mga pagpipilian sa haluang metal ay nagpapalawak ng buhay ng serbisyo.

• Madaling pagpapanatili: Ang nababakas na disenyo ay nagbibigay -daan sa mabilis na kapalit o inspeksyon nang walang pagputol ng mga tubo.

Karaniwang mga parameter ng pipe flange adapter:

Sa pamamagitan ng pagsasama ng isang karaniwang flange face na may isang nababaluktot na koneksyon sa pagtatapos, ang mga adaptor ng pipe flange ay pinasimple ang pagsasama sa mga kumplikadong sistema at bawasan ang pangmatagalang gastos sa pagpapatakbo.

Bakit ang mga pipe flange adapter ay kritikal sa mga sistema ng piping

Bakit dapat pumili ang mga inhinyero o kontratista ng isang pipe flange adapter sa halip na iba pang mga pamamaraan ng pagkabit? Ang sagot ay namamalagi sa natatanging balanse sa pagitan ng lakas, kakayahang umangkop, at kaginhawaan.

Pagiging tugma sa mga system

Sa mga malalaking proyekto, karaniwan na makatagpo ng mga pamantayan sa mismatched o iba't ibang mga uri ng pipe-end. Kung walang isang adapter, ang magastos na rework o pasadyang katha ay madalas na kinakailangan. Ang mga adaptor ng pipe flange ay kumikilos bilang isang tulay, tinitiyak na ang iba't ibang mga sistema ay maaaring maiugnay nang ligtas at maaasahan.

Nabawasan ang downtime

Sa mga industriya tulad ng langis at gas, ang downtime ay isinasalin sa napakalaking pagkalugi sa pananalapi. Ang mga adaptor ng Flange ay nagpapaliit sa downtime dahil pinapayagan nila ang mabilis na disassembly at reassembly. Kapag ang isang bomba o balbula ay nangangailangan ng inspeksyon, ang koneksyon ng bolted flange ay maaaring mabawi nang mabilis, pag -iwas sa kumplikadong pagputol o pag -welding.

Mga solusyon sa gastos

Sa halip na palitan ang buong pipeline o paggawa ng mga pasadyang kasukasuan, ang mga inhinyero ay maaaring umasa sa mga adaptor ng flange upang maihatid ang pagiging tugma. Pinapababa nito ang mga gastos sa pag -install at pinalawak ang buhay ng serbisyo ng system.

Kaligtasan at pagiging maaasahan

Ang mga adaptor ng pipe flange ay idinisenyo upang mapaglabanan ang mataas na stress, panginginig ng boses, at matinding temperatura. Sa pamamagitan ng pagtiyak ng isang masikip na selyo, makakatulong sila na maiwasan ang mga pagtagas ng mga mapanganib na likido o gas, na mahalaga sa industriya ng kemikal at petrochemical.

Pagsunod sa mga pamantayang pang -internasyonal

Karamihan sa mga adaptor ng flange ay ginawa alinsunod sa mga pamantayang pang -internasyonal tulad ng ANSI, DIN, JIS, at BS, na tinitiyak ang pandaigdigang pagiging tugma. Ginagawa itong angkop para sa mga proyekto sa pag -export at pag -install ng multinasyunal.

Sa buod, ang dahilan ng mga adaptor ng pipe flange ay kritikal na kasinungalingan sa kanilang kakayahang pag -isahin ang mga system, bawasan ang mga gastos, at mapahusay ang kaligtasan - lahat habang nag -aalok ng isang maaasahang at maraming nalalaman na pamamaraan ng koneksyon.

Paano mapagbuti ng mga adaptor ng pipe flange ang kahusayan ng proyekto

Ang tanong na "paano" ay sentro sa pag -unawa sa mga tunay na benepisyo ng mga adaptor ng flange sa mga praktikal na aplikasyon. Galugarin natin kung paano direktang mapabuti ang kahusayan sa disenyo, konstruksyon, at operasyon.

Kahusayan sa pag -install

• Hakbang 1: I -align ang dulo ng adapter sa pipe (weld, groove, o thread).

• Hakbang 2: Bolt ang flange face sa kagamitan o pipeline flange.

• Hakbang 3: Mag -apply ng wastong gasket at metalikang kuwintas upang matiyak ang integridad ng sealing.
  Kung ikukumpara sa permanenteng mga welds, ang prosesong ito ay mas mabilis, nangangailangan ng mas kaunting kasanayan na tiyak na kasanayan, at mababalik.

Pagpapagaan ng pagpapanatili

Ang isang karaniwang hamon sa mga sistema ng piping ay ang pag -access ng kagamitan para sa pagpapanatili. Sa mga welded na koneksyon, ang disassembly ay nangangailangan ng pagputol at muling pag-welding, pagdaragdag ng oras at gastos. Ang mga adaptor ng pipe flange ay nag -aalis ng isyung ito. Sa pamamagitan lamang ng pag -unbol ng flange, ang mga kagamitan tulad ng mga bomba, filter, at mga balbula ay maaaring maihatid o mapalitan.

Scalability at pagpapalawak ng system

Kapag lumawak ang mga proyekto, ang mga adaptor ng flange ay ginagawang mas simple ang pagsasama. Pinapayagan nila ang mga kontratista na ikonekta ang mga bagong linya o baguhin ang mga layout nang walang muling pagdisenyo ng buong mga sistema. Ang kakayahang umangkop na ito ay napakahalaga para sa mga pasilidad na patuloy na nag -upgrade, tulad ng mga halaman ng kemikal o mga istasyon ng paggamot sa tubig.

Pangmatagalang pagtitipid sa gastos

Ang kumbinasyon ng mas mababang pag -install ng paggawa, mas mabilis na pagpapanatili, at mas mahabang buhay ng serbisyo ay nagreresulta sa nasusukat na pagtitipid ng gastos sa habang buhay ng isang proyekto. Ginagawa nitong pipe flange adapters ang isang madiskarteng pamumuhunan kaysa sa isang pagbili ng sangkap.

Mga aplikasyon sa merkado at gabay sa pagpili ng produkto

Ang mga pipe flange adapter ay hindi isang laki-umaangkop-lahat. Ang pagpili ng tama ay nangangailangan ng pag -unawa sa mga kinakailangan ng system at mga kondisyon ng industriya.

Mga pangunahing industriya gamit ang mga adaptor ng pipe flange

• Langis at Gas: Mga Pipeline ng Mataas na Pressure at Mga Platform sa Offshore.

• Supply at Paggamot ng Tubig: Municipal Pipelines, Desalination Plants, Wastewater Facility.

• Pagproseso ng kemikal: Paghahawak ng mga kinakaing unti -unting likido at agresibong media.

• Pagkain at Inumin: Kalinisan na hindi kinakalawang na asal na adaptor para sa mga sanitary pipelines.

• Marine & Shipbuilding: Mga Materyales at Coatings na lumalaban sa tubig-alat.

• HVAC & Fire Protection: Mabilis na i-install ang mga grooved adaptor para sa mga sistemang pangkaligtasan-kritikal.

Paano piliin ang tamang pipe flange adapter

1. Alamin ang uri ng dulo ng pipe: welded, singit, o may sinulid.

2. Kilalanin ang rating ng presyon: Tiyakin ang pagiging tugma sa presyon ng system.

3. Piliin ang tamang materyal: Itugma ang uri ng media, mga pangangailangan sa paglaban sa kaagnasan, at mga kinakailangan sa temperatura.

4. Kumpirma ang Flange Standard: ANSI, DIN, JIS, o BS depende sa lokasyon ng proyekto.

5. Suriin ang paggamot sa ibabaw: Para sa idinagdag na tibay sa kinakain o panlabas na mga kapaligiran.

6. Mga Pagtukoy sa Proyekto ng Proyekto: Laging i -verify ang mga sukat ng adapter at pamantayan na may mga guhit sa engineering.

Sa pamamagitan ng pagsunod sa mga patnubay na ito, maiiwasan ng mga inhinyero ang mga mismatches at matiyak ang pangmatagalang pagganap.

Madalas na nagtanong mga katanungan (FAQ) tungkol sa mga pipe flange adapter

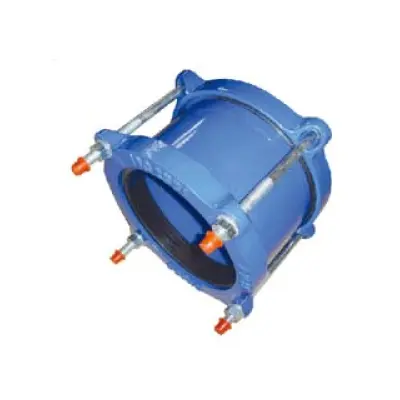

Q1: Ano ang pagkakaiba sa pagitan ng isang pipe flange adapter at isang pagkabit?
Ang isang pipe flange adapter ay nag -uugnay sa isang pipe sa isang flanged na sangkap, habang ang isang pagkabit ay sumali lamang sa dalawang tubo. Nag -aalok ang mga adapter ng higit na kakayahang umangkop dahil pinagsama nila ang isang koneksyon sa pipe na may isang bolted flange interface.

Q2: Bakit mahalaga ang mga gasket kapag gumagamit ng isang pipe flange adapter?
Tinitiyak ng mga gasket ang isang leak-proof seal sa pagitan ng mga mukha ng flange. Kung walang wastong gasket at metalikang kuwintas, maaaring mangyari ang mga pagtagas kahit na ang adapter mismo ay mataas na kalidad.

Q3: Maaari bang hawakan ng isang pipe flange adapter ang parehong mataas at mababang temperatura?
Oo, depende sa materyal. Ang hindi kinakalawang na asero at haluang metal na adaptor ay maaaring makatiis ng mataas na temperatura hanggang sa +450 ° C, habang ang mga ductile iron o coated na mga bersyon ng bakal ay angkop para sa katamtamang mga kondisyon.

Ang mga pipe flange adapter ay higit pa sa mga konektor - sila ang gulugod ng kahusayan at kaligtasan sa mga modernong sistema ng piping. Sa pamamagitan ng pag-bridging ng iba't ibang mga dulo ng pipe at mga flanged na kagamitan, nagse-save sila ng oras, binabawasan ang mga gastos, at nagbibigay ng pangmatagalang pagiging maaasahan sa mga industriya. Mula sa langis at gas hanggang sa paggamot ng tubig at mga aplikasyon ng dagat, ang mga sangkap na ito ay may mahalagang papel sa pagtiyak ng makinis na operasyon.
