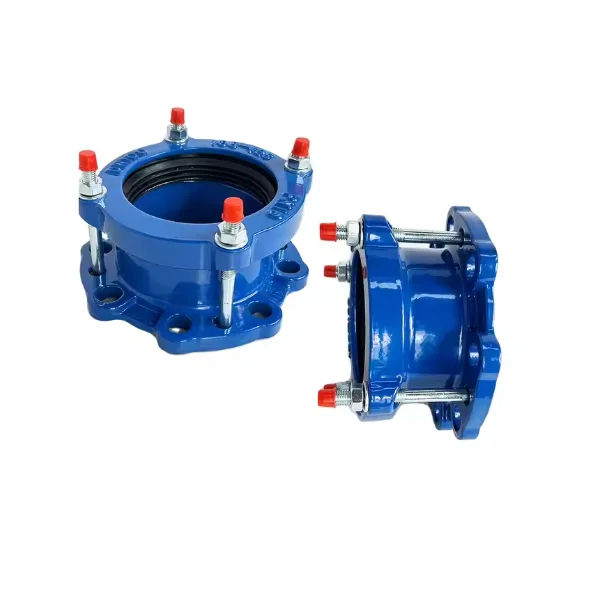

Ductile iron pipe fittings
Ang aming ductile iron pipe fittings ay sumusunod sa mga pamantayan ng ISO2531, EN545 at EN598. Ang mga marka nito ay K at C. Ang mga pamamaraan ng koneksyon ay may kasamang t-type interface, interface ng GT-type, interface ng self-anchoring, at ang caliber ay DN80-DN2600.
| Pipe | Saklaw | Bolt | A | H | Timbang | Pipe upang magkasya | ||||||
| Pamantayan |
|
L | Hindi. | mm | mm | kgs | D | St | PVC | AC | CI | GRP |
| TN40 | 48-60 | M12 × 170 | 2 | 150 | 98 | 2.4 |
|
★ | ▲ |
|
|
+ |
| DN50 | 59-72 | M12X170 | 2/4 | 156 | 98 | 2.5 |
|
★ | ▲ | ◆ | O | + |
| DN65 | 72-85 | M12X170 | 2/4 | 174 | 98 | 3.2 |
|
★ | ▲ |
|
O | + |
| DN80 | 88-103 | M12X180 | 4 | 185 | 98 | 4.0 |
● |
★ | ▲ | ◆ | O | + |
| DN100 | 96-116 | M12X180 | 4 | 205 | 98 | 4.5 | ● | ★ | ▲ | ◆ |
|
|
| DN100 | 108-120 | M12 × 190 | 4 | 210 | 98 | 4.6 | ● | ★ | ▲ |
|
|
|
| DN100 | 105-125 | M12X 190 | 4 | 210 | 98 | 4.6 | ● | ★ | ▲ | ◆ | O |
|
| DN100 | 109-128 | M12X 180 | 4 | 218 | 98 | 4.8 |
● |
★ | ▲ | ◆ | O |
+ |
| DN125 | 132-146 | M12X180 | 4 | 240 | 98 | 6.1 |
|
★ |
|
|
|
+ |
| DN125 | 138-153 | M12X 180 | 4 | 246 | 98 | 6.2 |
|
★ | ▲ |
|
O | + |
| DN150 | 158-172 | M12 × 200 | 4 | 275 | 105 | 7.0 | ● | ★ | ▲ |
|
|
|
| DN150 | 155-175 | M12X200 | 4 | 275 | 105 | 7.0 | ● | ★ | ▲ |
|
|
|
| DN150 | 159-182 | M12 × 200 | 4 | 280 | 110 | 7.2 |
● |
★ | ▲ | ◆ | O | + |
| DN175 | 192-210 | M12X210 | 4 | 312 | 130 | 8.0 |
|
★ | ▲ |
|
O |
|
| DN200 | 198-225 | M12 × 210 | 4 | 320 | 130 | 9.5 | ● | ★ | ▲ |
|
O | + |
| DN200 | 218-235 | M12 × 220 | 4/6 | 328 | 130 | 10.0 | ● | ★ | ▲ | ◆ | O | + |
| DN225 | 242-262 | M12 × 220 | 6 | 360 | 130 | 12.0 |
|
★ | ▲ | ◆ | O |
|
| DN250 | 250-267 | M12 × 220 | 6 | 368 | 130 | 14.0 |
|
|
▲ | ◆ | O |
|
| DN250 | 250-274 | M12X220 | 6 | 370 | 130 | 14.0 | ● | ★ | ▲ |
◆ |
O | + |
| DN250 | 272-289 | M12 × 220 | 6 | 382 | 130 | 14.0 |
● |
★ | ▲ |
◆ |
O | + |
| DN300 | 315-332 | M12 × 220 | 6 | 430 | 130 | 16.5 | ● | ★ | ▲ |
|
|
+ |
| DN300 | 322-339 | M12 × 220 | 6 | 435 | 130 | 16.0 | ● | ★ |
|
◆ | O | + |
| DN350 | 340-360 | M12 × 220 | 6/8 | 455 | 130 | 20.0 |
|
★ | ▲ | ◆ | O |
|
| DN350 | 351-378 | M14x230 | 8 | 510 | 130 | 23.0 |
● |
★ | ▲ | ◆ |
|
+ |
| DN350 | 374-391 | M14 × 230 | 8 | 520 | 130 | 24.0 |
● |
|
|
◆ |
|
|
| DN400 | 390-410 | M14 × 220 | 8 | 530 | 130 | 25.0 |
|
★ | ▲ |
◆ |
|
|
| DN400 | 398-430 | M14 × 270 | 8 | 560 | 140 | 26.0 |
● |
★ | ▲ | ◆ | O | + |
| DN400 | 417-437 | M14 × 240 | 8 | 555 | 130 | 28.0 |
● |
|
|
◆ | O | + |
| DN400 | 425-442 | M14 × 240 | 8 | 560 | 130 | 28.0 |
● |
|
|
|
O | + |
| DN450 | 450-463 | M14 × 270 | 8 | 585 | 130 | 30.0 |
|
★ | ▲ |
◆ |
O |
|
| DN450 | 455-475 | M14x270 | 10 | 600 | 130 | 32.0 |
|
★ |
|
◆ |
|
|
| DN450 | 476-500 | M14 × 270 | 10 | 620 | 130 | 36.0 | ● |
|
▲ |
◆ |
O |
|
| DN500 | 500-508 | M16x270 | 10 | 620 | 130 | 38.0 |
|
★ | ▲ | ◆ | O |
|
| DN500 | 500-533 | M14 × 280 | 10 | 680 | 140 | 39.0 | ● | ★ | ▲ |
|
|
+ |
| DN500 | 526-546 | M14 × 270 | 10 | 663 | 130 | 40.0 | ● |
|
|
◆ | O | + |
| DN600 | 600-630 | M14 × 270 | 10 | 725 | 130 | 47.0 |
|
★ | ▲ | ◆ | O |
|
| DN600 | 608-636 | M14 × 270 | 10 | 740 | 130 | 48.0 | ● | ★ | ▲ |
|
|
+ |
| DN600 | 630-650 | M14 × 270 | 10 | 745 | 130 | 50.0 | ● |
|
▲ |
|
O |
|
| DN700 | 710-739 | M16 × 280 | 12 | 875 | 155 | 70.0 | ● | ★ | ▲ |
|
O | + |
| DN800 | 816-842 | M16 × 330 | 12 | 986 | 180 | 80.0 | ● |
|
|
◆ | O | + |
Mga parameter ng produkto
Pamantayan: ISO2531, EN545, EN598
Baitang: K Class, C Class
Pamamaraan ng Koneksyon: T-type interface, GT-type interface, self-anchor interface
Diameter: DN80-DN2600
Haba: 8.15m, 6.0m, 5.7m
Naaangkop na mga patlang: supply ng tubig sa lunsod, kanal, dumi sa alkantarilya, atbp.
Panloob na patong: ordinaryong semento, mataas na asupre semento, mataas na alumina semento, epoxy powder fbe, pu o pe, na -customize
Outer Coating: 99.99 Zinc + Black Asphalt Paint (70 Microns), Epoxy Powder FBE, Zinc-Aluminum Alloy + Epoxy Paint, PU, na-customize
Mga Kagamitan: Goma singsing
Packaging: bulk, bakal strapping
Panahon ng warranty: 1 taon
Materyal: thermoplastic elastomer
Working Pressure: PN10, PN16
Mga Tampok: Leakproof, lumalaban sa mga kemikal, sinag ng UV, paglaki ng fungal at normal na gas ng alkantarilya
Kulay: Ayon sa mga kinakailangan sa customer
Saklaw ng temperatura: -40-80 ℃
Mga Hot Tags: Ductile iron pipe fittings
