Ano ang prinsipyo ng isang control valve?

   Ang pangunahing pag -andar ng acontrol valveay tiyak na ayusin ang mga parameter ng proseso tulad ng rate ng daloy ng likido, presyon, antas, o temperatura sa loob ng isang pipeline. Nakamit ito sa pamamagitan ng pagbabago ng laki ng panloob na daloy ng cross-sectional area. Isipin ang isang gripo ng tubig sa isang pipe: ang pagbubukas nito ay mas malawak na nagdaragdag ng daloy ng tubig, habang isinasara ito ay binabawasan ang daloy. Ang isang control valve ay nagpapatakbo ng katulad, ngunit ang kontrol nito ay mas tumpak at karaniwang pinapatakbo nang malayuan ng isang awtomatikong sistema.

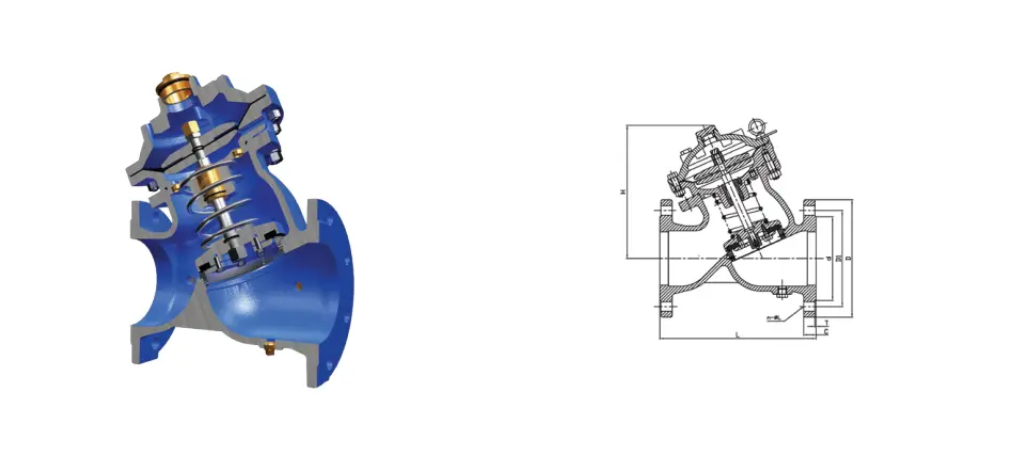

   Acontrol valvePangunahing binubuo ng dalawang pangunahing sangkap: angcontrol valvepagpupulong ng katawan at ang actuator. Kasama sa pagpupulong ng katawan ng balbula ang katawan mismo, ang trim (ang elemento ng throttling tulad ng isang plug, disc, o bola), at ang upuan. Ang trim ay ang gumagalaw na bahagi na direktang nagbabago sa lugar ng daloy. Ang actuator ay ang aparato na nagbibigay ng kapangyarihan; Tumatanggap ito ng mga utos ng signal (karaniwang elektrikal o pneumatic) mula sa control system at nagko -convert na ang signal sa mekanikal na puwersa (linear o rotary motion) upang ilipat ang trim. Ang mga karaniwang uri ng mga actuators ay may kasamang pneumatic diaphragm, pneumatic piston, electric motor, o electro-hydraulic.

   Ang pangunahing prinsipyo ng operasyon nito ay batay sa balanse ng lakas at pagsasaayos ng posisyon. Ang control system (tulad ng isang DCS o PLC) ay kinakalkula ang kinakailangang pagkilos ng kontrol gamit ang isang tiyak na control algorithm (tulad ng PID) batay sa paglihis sa pagitan ng aktwal na sinusukat na parameter ng proseso (e.g., daloy, presyon) at ang nais na halaga (setpoint). Pagkatapos ay output nito ang isang karaniwang signal (hal., Isang 4-20mA kasalukuyang signal o isang 0.2-1.0 bar pneumatic signal) sa actuator ng control valve. Sa pagtanggap ng signal na ito, ang actuator ay bumubuo ng isang kaukulang thrust o metalikang kuwintas.

   Ang puwersa na nabuo ng actuator ay nagtutulak ng stem ng balbula, na gumagalaw sa trim sa loob ng katawan ng balbula (magkakasunod o pag -ikot), sa gayon binabago ang pagbubukas (lugar ng daloy) sa pagitan ng trim at upuan. Halimbawa, kapag ang hudyat ng control signal ay tumaas ng daloy, itinutulak ng actuator ang trim na malayo sa upuan, pinatataas ang pagbubukas ng balbula at pinapayagan ang mas maraming likido na pumasa. Sa kabaligtaran, kapag ang hudyat na hinihingi ay nabawasan ang daloy, hinila ng actuator ang trim patungo sa upuan, binabawasan ang pagbubukas at paghihigpit ng daloy ng likido.

   Sa pamamagitan ng tuluy-tuloy o hakbang na ito na pagsasaayos ng pagbubukas, ang control valve ay dinamikong nagbabago sa paglaban ng likido o kapasidad ng daloy sa pamamagitan ng balbula. Ang pagbabago sa lugar ng daloy ay direktang nakakaapekto sa rate ng daloy ng likido, na kung saan ay nakakaapekto sa kinokontrol na parameter ng proseso (hal., Ang pagtaas ng daloy ay karaniwang nagtataas ng presyon ng agos o antas ng daluyan). Ang bagong estado ng posisyon ng balbula ay nakakaimpluwensya sa proseso; Sinusukat muli ng mga sensor ang aktwal na parameter at pakainin ito pabalik sa magsusupil. Kinakalkula ng magsusupil ang isang bagong signal ng output batay dito, na bumubuo ng isang closed-loop control system. Ang sistemang ito ay patuloy na nagpapanatili ng parameter ng proseso nang tumpak malapit sa kinakailangang punto. Samakatuwid, ang control valve ay isang kailangang -kailangan na panghuling elemento ng kontrol para sa pagkamit ng automation sa mga proseso ng pang -industriya.
