Electromagnetic flowmeter

Mga Pamantayan: ISO, BS, EN, DIN, ASTM AISI, JIS.GBT atbp.

Materyal: ductile iron, carbon steel, hindi kinakalawang na asero, tanso, tanso, plastik

Interface: koneksyon ng flange, may sinulid na koneksyon, koneksyon ng socket, atbp.

Diameter: DN15-DN2000

Surface Anticorrosion: Epoxy Powder

Mga kategorya ng produkto

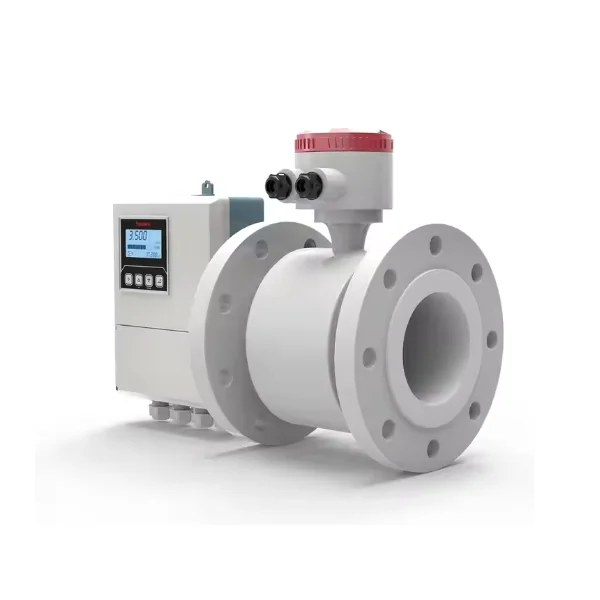

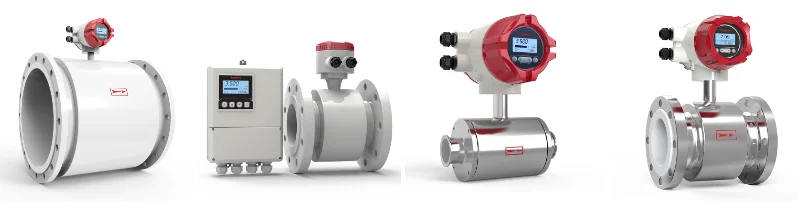

Ang electromagnetic flowmeter ay binubuo ng sensor at converter. Ang sensor at converter na naka -install nang magkasama ay tinatawag na integrated electromagnetic flowmeter (tingnan ang Larawan 2), habang ang sensor at converter na naka -install nang hiwalay ay tinatawag na hiwalay na electromagnetic flowmeter (tingnan ang Larawan 3).

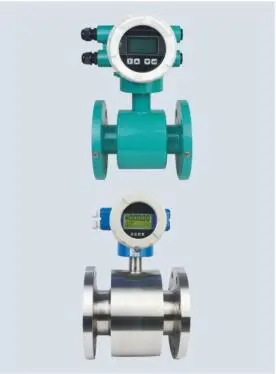

Larawan 2 Pinagsamang electromagnetic flowmeter

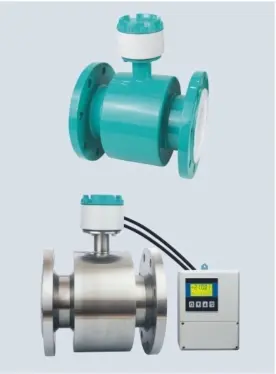

Larawan 3 Paghiwalayin ang electromagnetic flowmeter

Mga Katangian ng Pagganap ng Produkto

■ Malawak na saklaw ng aplikasyon

■ Mataas na antas ng kawastuhan

■ Simpleng operasyon at pagpapanatili

■ Napatunayan na teknolohiya

■ Dinisenyo upang matugunan ang mga aplikasyon ng gumagamit

■ Ang mga pamamaraan ng koneksyon ng flange na nakakatugon sa mga pamantayan ng GB, DIN, ANSI, at JIS, at mga haba ng pag -install na nakakatugon sa mga pamantayan ng ISO.

■ Maramihang mga pagpipilian sa materyal

■ Maramihang mga pagpipilian sa materyal na elektrod

■ Natatanggal na istraktura ng elektrod, pagpapanatili ng online at kapalit ng mga electrodes.

■ Ang mga antas ng proteksyon sa pabahay ay nagpapatuloy sa IP65, IP67, IP68

■ Ang mga hiwalay na mga converter ay angkop para sa mga kinakailangan sa pag -install ng haligi o dingding

■ Maramihang mga pagpipilian sa programming

■ Maramihang mga signal ng output/input

■ Maramihang mga pag-andar ng alarma: na may self-test at self-diagnosis function tulad ng likido na walang laman na pipe, magnetic auxiliary line, limitasyon ng daloy, itaas/mas mababang limitasyon ng alarma, atbp, maaari itong matanggal ang mga maling pagsukat.

■ Maramihang mga digital na komunikasyon ay opsyonal

■ Angkop para sa mga aplikasyon ng pagsabog-patunay

Application

Matapos ang higit sa 20 taon ng karanasan sa akumulasyon at pag-ulan ng teknolohiya, ang kumpanya ay naging isang mataas na kalidad na tagapagtustos sa industriya ng instrumento sa domestic. Ang kumpanya ay may isang propesyonal na koponan ng R&D at pagsubok, at nakapag -iisa na idinisenyo, binuo at gumawa ng mga domestic advanced na aparato ng pag -calibrate ng daloy ng tubig at mga sistema ng kontrol. Ang kumpanya ay nanalo ng higit sa 100 mga patent ng imbensyon at mga parangal na parangal ng pulisya, kabilang ang sa larangan ng metro.

Ginamit upang masukat ang daloy ng dami ng mga conductive na likido at masikip na likido sa mga saradong tubo, ang mga produkto ay malawakang ginagamit sa pipe network zoning metering, malaking pag -areglo ng kalakalan ng gumagamit, independiyenteng pagsukat ng lugar ng pagsukat (pamayanan DMA), pangalawang suplay ng tubig, petrolyo, kuryente, industriya ng kemikal, metallurgy, mga materyales sa gusali, pagkain, magaan na industriya, proteksyon sa kapaligiran, aerospace, taping ng tubig, munisipalidad, sewage treatment at iba pang mga industriya.

Pangunahing mga parameter

■ Pamantayan sa Pagpapatupad: JB/T 9248-1999 "Electromagnetic Flowmeter"

■ nominal diameter: dn15 ~ dn3000 (mm); 1/2 ”~ 24"

1/2 "~ 24" (pulgada).

(Pulgada).

■ nominal pressure: 0.6Mpa, 1.0Mpa, 1.6MPa, 4.0MPa (GB, DIN); 150lb., 300lb. (ANSI); JIS10K, JIS20K (JIS)

Tandaan 1: Para sa mga espesyal na kinakailangan sa presyon, mangyaring kumunsulta sa tagagawa.

■ Katumpakan: ± 0.5% (opsyonal ± 0.2%)

■ Pag -uugali ng daluyan: ≥5 μs/cm

■ Pormularyo ng istruktura: Pinagsamang uri, angkop para sa saklaw ng caliber DN15 ~ DN1000

(mm); 1/2 ”~ 24" (pulgada);

Hiwalay na uri, angkop para sa caliber range dn15 ~ dn3000 (mm);

Tandaan 2: Sa kaso ng hiwalay na uri ng istraktura, ang signal cable sa pagitan ng sensor at ang converter ay isang espesyal na signal cable, modelo ng SMFE100.

Tandaan 3: Ang haba ng koneksyon ng signal cable sa pagitan ng sensor at ang converter ay dapat na sa pangkalahatan ay ≤200m (650ft),> 200m (650ft) ay nangangailangan ng espesyal na pag -order.

■ Pinakamataas na rate ng daloy: 15m/s (49ft/s)

■ nakapaligid na temperatura: -25*c ~+ 55*c (-13 ° f ~+ 131 ° F)

■ Relatibong kahalumigmigan: 5%~ 90%

■ Lining Material:

■ ELECTRODE MATERIAL:

■ Liquid contact (grounding) at paraan ng proteksyon ng lining:

■ Pinakamataas na temperatura ng daluyan ng likido: (tinutukoy ng lining material at istraktura)

■ Antas ng Proteksyon: IP65, IP67 (Pinagsamang istraktura lamang), IP68 (hiwalay na istraktura lamang).

■ Sertipikasyon ng pagsabog-patunay: exdibmbict4gb

■ Power Supply (Opsyonal): AC: 85VAC ~ 265 VAC/45 Hz ~ 63 Hz, pagkonsumo ng kuryente ≤20va; DC: 16vdc ~ 36vdc, pagkonsumo ng kuryente ≤16va. Baterya: 3.6vdc

(Tandaan 4: Ang katumpakan lamang ± 0.5%, output ng pulso, RS485 ay opsyonal.)

■ Mode ng pagpapakita: 3-line LCD na may display ng backlight

■ Mode ng Programming: Key programming, infrared remote control programming, bus programming.

■ Output Signal (Programmable):

1) Analog kasalukuyang output:

a) kasalukuyang signal ng output: ganap na nakahiwalay 0 ~ 10mA/ 4 ~ 20mA.

b) Paglaban sa pag -load: 0 ~ 1.5k0 para sa 0 ~ 10mA; 0 ~ 7500 para sa 4 ~ 20mA.

c) Pangunahing error: ± 10μA ay idinagdag sa pangunahing error.

2) Frequency Output:

Ang itaas na limitasyon ng dalas ng output ay maaaring itakda sa loob ng 1 ~ 5000Hz. Ang dalas na output ay isang transistor na kolektor ng bukas na circuit output (OC gate) na may paghihiwalay ng photoelectric, ang panlabas na supply ng kuryente ay ≤36VDC, at ang maximum na kolektor ng kasalukuyang ay 50mA kapag ito ay naka -on. Opsyonal na output ng relay, ang panlabas na supply ng kuryente ay ≤36VDC, at ang maximum na kolektor ng kasalukuyang ay ≤250mA kapag naka -on ito.

3) Pulse Output:

Ang itaas na limitasyon ng output pulse ay maaaring umabot sa 5000CP/s. Ang katumbas ng pulso ay tinukoy bilang daloy ng dami na kinakatawan ng bawat pulso. Ang katumbas ng pulso ay maaaring mapili bilang 0001L/P, 0.001L/P, 0.01L/P, 0.1L/P, 1.0L/P, 2L/P, 5L/P, 10L/P, 100L/P, 1M3/P, 10M3/P, 100 M3/P at 1000 M3/P. Ang lapad ng pulso ay maaaring mapili bilang: awtomatiko, 10ms, 20ms, 50ms, 100ms, 150ms, 200ms.250ms, 300ms, 350ms at 400ms. Ang output ng pulso ay isang transistor na kolektor ng bukas na circuit output na may photoelectric na paghihiwalay, ang panlabas na supply ng kuryente ay ≤36V DC, at ang maximum na kolektor ng kasalukuyang ay 50mA kapag naka -on ito. Ang output ng relay ay opsyonal, ang panlabas na supply ng kuryente ay ≤36VDC, at ang maximum na kolektor ng kasalukuyang ay ≤250mA kapag naka -on ito.

4) Alarm Output:

Dalawang transistor kolektor ng bukas na circuit alarm output na may photoelectric na paghihiwalay. Panlabas na Power Supply ≤36VDC, maximum na kolektor ng kasalukuyang kapag nasa 50mA. Opsyonal na output ng relay, panlabas na supply ng kuryente ≤36VDC, maximum na kolektor ng kasalukuyang kapag nasa ≤250mA.

5) Digital na interface ng komunikasyon: Opsyonal na RS232, RS485, Modbus, Hart. Profibus-dp.

■ Electrical Isolation:

• Ang boltahe ng pagkakabukod sa pagitan ng analog input at analog output ay hindi mas mababa sa 500V;

• Ang boltahe ng pagkakabukod sa pagitan ng analog input at alarm power supply ay hindi mas mababa sa 500V;

• Ang boltahe ng pagkakabukod sa pagitan ng analog input at AC power supply ay hindi mas mababa sa 500V;

• Ang boltahe ng pagkakabukod sa pagitan ng analog output at AC power supply ay hindi mas mababa sa 500V;

• Ang boltahe ng pagkakabukod sa pagitan ng analog output at lupa ay hindi mas mababa sa 500V;

• Ang boltahe ng pagkakabukod sa pagitan ng output ng pulso at suplay ng kuryente ng AC ay hindi mas mababa sa 500V;

• Ang boltahe ng pagkakabukod sa pagitan ng output ng pulso at lupa ay hindi mas mababa sa 500V;

• Ang boltahe ng pagkakabukod sa pagitan ng output ng alarma at suplay ng kuryente ng AC ay hindi mas mababa sa 500V;

• Ang boltahe ng pagkakabukod sa pagitan ng output ng alarma at lupa ay hindi bababa sa 500V.

Mga kondisyon sa pagtatrabaho at curve ng error

Ayon sa mga kondisyon ng sanggunian na tinukoy sa JB/T 9248-1999:

■ Ambient Temperatura: 20 ° C (68 ° F) ± 2*C (± 35.6 ° F)

■ Relatibong kahalumigmigan: 60%~ 70%

■ Power Supply: 220VAC ± 1%, 50Hz ± 1%

■ Mga Kondisyon ng Pag -install: Upstream Straight Pipe Haba> 10xdn; Downstream Straight Pipe Haba> 5xdn. (Tandaan 5: Batay sa gitna ng elektrod)

■ Oras ng pag-init: 30 minuto

■ Impluwensya ng Output ng Analog: Error sa Signal ng Pulse Plus ± 0.1%

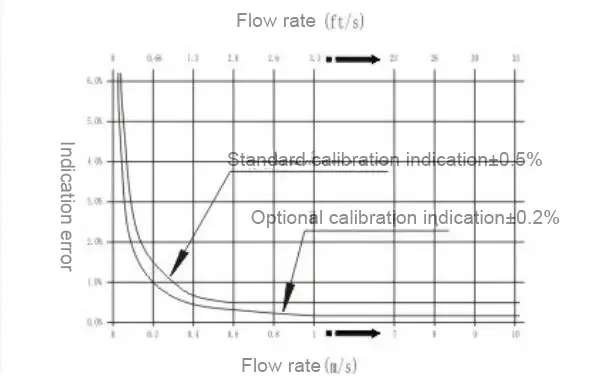

Error curve: (tingnan ang Larawan 4)

■ Pamantayang Pag -calibrate (signal ng output ng pulso):

± 0.5% ng ipinahiwatig na halaga (bilis ng daloy> 0.6m/s), o ± 3mm/s (daloy ng bilis ng bilis ng0.6m/s), alinman ang mas malaki.

[± 0.5% ng ipinahiwatig na halaga (bilis ng daloy> 1.97ft/s), o ± 0.01 ft/s (daloy ng bilis ng bilis1.97ft/s), alinman ang mas malaki.]

■ Opsyonal na pagkakalibrate (signal ng output ng pulso):

± 0.2% ng ipinahiwatig na halaga (bilis ng daloy> 1.0m/s), o ± 2mm/s (daloy ng bilis ng bilis1.0m/s), alinman ang mas malaki.

[± 0.2% ng ipinahiwatig na halaga (bilis ng daloy> 3.28ft/s), o ± 0.006ft/s (daloy ng bilis ng bilis3.28ft/s), alinman ang mas malaki.]

Figure 4 Flow Meter Error curve

Flow Rate --- Talahanayan ng Paghahambing sa Rate ng Paghahambing (Tingnan ang Talahanayan 1)

TANDAAN 6: Pagkalkula ng daloy sa mga yunit ng sukatan:

Q (m3/h) = 0.00282744x d2 x v

Kung saan: D --- nominal diameter, mm.

V --- Rate ng daloy, m/s.

Tandaan 7: Pagkalkula ng Daloy sa Mga Yunit ng Imperial:

Q (US Gal/min) = 2.44799xd2x v

Kung saan: --- nominal diameter, pulgada.

V --- Rate ng daloy, ft/s.
