GLOBLE VALVE: Isang pag -angat, paghinto ng daloy; zero drag, buong go.

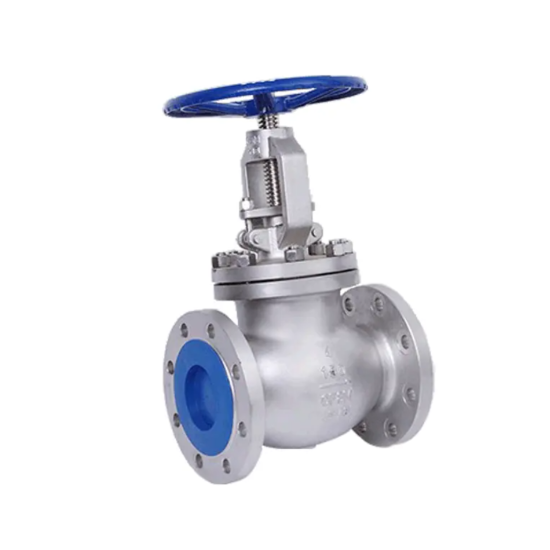

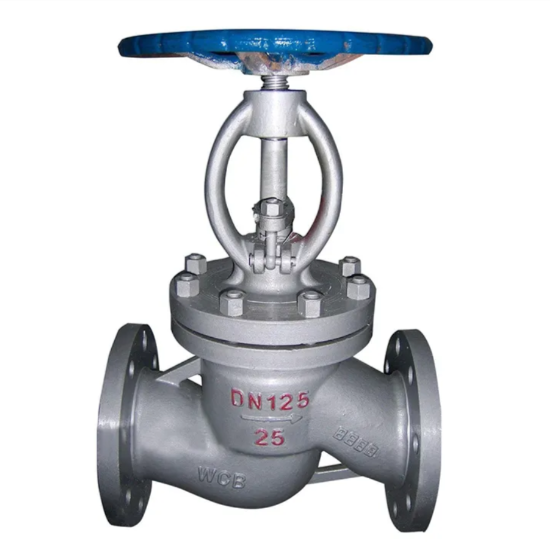

             AngGlobe Valve, kilala rin bilang isang stop valve o paghihiwalaybalbula, ay isang napaka -pangkaraniwan at malawak na ginagamit na uri ng balbula. Ang pangunahing pag-andar nito ay upang buksan o isara ang isang daanan ng likido sa pamamagitan ng linear (up-and-down) na paggalaw ng isang disc (ang pagsasara ng elemento) kasama ang sentro ng upuan (ibabaw ng sealing). Ang pangalang "Globe Valve" ay napaka -intuitively na sumasalamin sa pangunahing layunin nito - upang ganap na isara o ikonekta ang daloy ng likido, sa halip na pangunahin para sa regulasyon ng daloy (bagaman ang ilang mga disenyo ay nagbibigay -daan sa isang tiyak na antas ng regulasyon).

 1. Pangunahing Mga Bahagi ng Struktural ：

  Katawan: Ang panlabas na shell na naglalaman ng mga daanan ng likido at ang upuan. Ang hugis ng katawan (karaniwang spherical o "Y" pattern) ay tumutukoy sa direksyon ng daloy at paglaban. Ang mga port ng inlet at outlet ay karaniwang nasa linya (tuwid na pattern) o sa isang anggulo (pattern ng anggulo).

  Bonnet: Nag -uugnay sa katawan, na bumubuo ng isang nakapaloob na silid na pabahay ng stem at iba pang mga sangkap. Karaniwang bolted sa katawan na may isang gasket seal.

  Disc (Plug): Ang kritikal na elemento ng pagsasara. Nagtatampok ang ilalim nito ng isang ibabaw ng sealing (flat, conical, o spherical) na tiyak na tumutugma sa upuan. Ang disc ay inilipat ng stem.

  SEAT: Isang singsing na hugis ng sealing na naayos sa loob ng daanan ng katawan. Kapag ang disc ay nagpapababa, ang ibabaw ng sealing nito ay gumagawa ng masikip na pakikipag -ugnay sa ibabaw ng upuan upang makabuo ng isang selyo.

  Stem: Ang baras na nagkokonekta sa disc sa mekanismo ng operating (handwheel, actuator). Ang pag -ikot ng handwheel ay nagiging sanhi ng stem na gumalaw nang magkakasunod (karaniwang sa pamamagitan ng isang tumataas na mekanismo ng tornilyo), pag -angat o pagbaba ng disc.

  Handwheel (o actuator): Para sa manu -manong operasyon, ang pag -ikot ng handwheel ay nagtutulak ng stem. Maaari ring konektado sa electric, pneumatic, o hydraulic actuators para sa awtomatikong operasyon.

  Box ng Puno: Matatagpuan sa loob ng bonnet, na nakapaligid sa tangkay. Napuno ng nababaluktot na materyal ng pag -iimpake (hal., Graphite, PTFE) at na -compress ng isang glandula upang maiwasan ang pagtagas ng likido sa kahabaan ng tangkay.

  Stem nut / pamatok: Para sa tumataas na mga balbula ng globo ng stem, ang handwheel ay nakakabit sa isang stem nut na naka -mount sa isang pamatok. Ang pag -ikot ng handwheel ay lumiliko ang stem nut, na nagmamaneho ng sinulid na stem pataas o pababa.

2. Prinsipyo ng Paggawa (Core):

   Proseso ng Pagbubukas: Paikutin ang handwheel counterclockwise. Ang stem nut ay lumiliko, na nagiging sanhi ng stem na ilipat paitaas. Itinaas ng tangkay ang disc na malayo sa upuan. Habang tumataas ang disc, ang daloy ng lugar sa pagitan ng disc at upuan ay unti -unting tumataas, na nagpapahintulot sa likido na dumaloy sa balbula sa ibaba (o sa itaas, depende sa disenyo) ang upuan.

   Proseso ng pagsasara: Paikutin ang handwheel nang sunud -sunod. Ang stem nut ay lumiliko, nagmamaneho ng stem pababa. Itinulak ng tangkay ang disc hanggang sa ang ibabaw ng sealing nito ay mahigpit na pinipilit laban sa ibabaw ng sealing sealing. Ang paglalapat ng sapat na puwersa ay lumilikha ng isang mekanikal na selyo sa pagitan ng dalawang tiyak na mated na ibabaw, na pumipigil sa daanan ng likido.

   Key Point: Ang pagbubukas at pagsasara ng isang globo balbula ay nakamit sa pamamagitan ng linear na pag -aalis (pag -angat/pagbaba) ng disc. Ang pagbubuklod ay nakasalalay sa patayo na puwersa ng compressive na inilalapat ng disc papunta sa upuan.

3. Disenyo ng Direksyon ng Direksyon

Daloy sa ilalim ng disc (Standard Flow-Flow-to-Close): Ito ang pinaka-karaniwang disenyo. Ang likido ay pumapasok sa ibaba ng disc at lumabas sa itaas nito.

   Mga Bentahe: Sa saradong posisyon, kumikilos ang presyon ng likido sa ilalim ng disc, na tumutulong upang pilitin itong mas magaan laban sa upuan, pagpapahusay ng selyo. Ang pagbubukas ng balbula ay nangangailangan ng medyo hindi gaanong lakas ng operating (tumutulong ang presyon ng likido sa pag -angat ng disc).

   Mga Kakulangan: Ang landas ng daloy ay pahirap ("S" na hugis), na nagreresulta sa mataas na paglaban ng daloy. Ang lukab sa ilalim ng upuan ay maaaring mag -trap ng sediment.

Daloy sa disc (reverse flow-flow-to-open): Ang likido ay pumapasok sa itaas ng disc at lumabas sa ibaba nito.

   Mga kalamangan: Ang stem at palaman ng kahon ay hindi nakalantad sa presyon ng system sa balbula ng balbula (ang presyon ay nasa itaas ng disc), na potensyal na nagpapalawak ng buhay ng packing. Hindi gaanong madaling kapitan ng sediment buildup sa ilalim ng upuan.

   Mga Kakulangan: Kapag nagsara, ang presyon ng likido ay kumikilos sa itaas ng disc, sinusubukan na itaas ito sa upuan, humahadlang sa pagbubuklod. Ang pagbubukas ay nangangailangan ng pagtagumpayan ng presyon ng likido, na nangangailangan ng higit na lakas ng operating. Karaniwang ginagamit lamang para sa mga tiyak na aplikasyon (hal., Mga balbula ng alisan ng tubig, espesyal na serbisyo).

Ang direksyon ng daloy ay karaniwang ipinahiwatig ng isang arrow sa katawan ng balbula. Ang pag -install ay dapat na mahigpit na sundin ang direksyon na ito!

4.Main Mga Katangian:

Mga kalamangan:

   Napakahusay na shutoff: malaking lugar ng contact sa pagitan ng disc at mga ibabaw ng sealing sealing, tumpak na nakalakip, malakas na mekanikal na selyo kapag sarado, mababang pagtagas (maaaring makamit ang klase ng ANSI VI), mainam para sa mga aplikasyon na nangangailangan ng masikip na pag -shutoff.

   Madaling pagpapanatili: Ang disc at upuan ay medyo madaling ayusin o palitan (ang mga balbula ay madalas na maaayos). Ang ilang mga disenyo ay nagbibigay-daan sa pagpapanatili ng in-line.

   Maikling stroke: Ang paglalakbay sa disc mula sa buong bukas hanggang sa buong sarado ay medyo maikli (karaniwang ~ 1/4 ng diameter ng bore bore), na humahantong sa katamtamang pagbubukas/pagsasara ng oras.

   Katamtamang kakayahan ng throttling: Habang hindi kasing ganda ng mga dedikadong control valves (hal., V-port ball, eccentric plug), ang mga balbula ng mundo ay maaaring magamit para sa regulasyon ng daloy sa pamamagitan ng pagbabago ng posisyon ng disc, lalo na malapit sa saradong posisyon kung saan mas mahusay ang control. Ang pagguho sa panahon ng throttling ay hindi gaanong malubha kaysa sa mga balbula ng gate.

   Maraming nalalaman application: Angkop para sa iba't ibang mga likido kabilang ang singaw, tubig, langis, gas, at kinakaing unti -unting media (na may naaangkop na pagpili ng materyal/selyo).

Mga Kakulangan:

   Mataas na presyon ng pagbagsak: Ang hugis ng "S" na hugis ng daloy ng landas ay nagdudulot ng makabuluhang pagkawala ng presyon, na humahantong sa mas mataas na pagkonsumo ng enerhiya. Hindi angkop para sa mga kinakailangan sa mababang paglaban.

   Mataas na Operating Torque: Ang pagbubukas at pagsasara (lalo na malapit sa dulo ng pagsasara ng stroke) ay nangangailangan ng pagtagumpayan ng presyon ng likido at pagbubuklod ng friction sa ibabaw, na nagreresulta sa mataas na metalikang kuwintas (lalo na para sa malalaking sukat/mataas na presyon), na madalas na nangangailangan ng mga operator ng gear.

   Medyo mabagal na operasyon: Kahit na ang disc stroke ay maikli, ang operasyon ng multi-turn handwheel ay ginagawang mas mabagal kaysa sa quarter-turn valves (bola, butterfly).

Direksyon ng daloy Kritikal: Ang direksyon ng pag-install ay dapat na mahigpit na sundin ang daloy ng arrow (karaniwang daloy-under-disc). Ang maling pag -install ay malubhang nakakaapekto sa sealing at lakas ng pagpapatakbo.

Cavity Traps Fluid: Para sa pahalang na naka-install na daloy-under-disc valves, ang mas mababang lukab ng katawan ay maaaring mag-trap ng likido, nanganganib sa pagyeyelo sa mga malamig na kapaligiran o nagiging sanhi ng mga isyu sa pagpapatakbo sa ilang media.

5.Typical Application:

   Ang mga sistema ng piping na nangangailangan ng maaasahang paghihiwalay at masikip na shutoff (hal., Boiler feedwater, mga sistema ng singaw, mga proseso ng kemikal).

   Ang mga aplikasyon na nangangailangan ng ilang kakayahan sa regulasyon ng daloy (hal., Paglamig ng tubig, mga linya ng pandiwang pantulong).

   Ang mga sistema ng mataas na presyon (ang istraktura ay humahawak ng presyon nang maayos).

   Ang mga sitwasyon na may mahigpit na panlabas na mga kinakailangan sa pagtagas (maaasahan ang pag -iimpake ng selyo at maaaring maiakma/mapalitan online).

   Karaniwan sa maliit na piping ng piping (DN50 / NPs 2 at sa ibaba).

6.Globe ValvePrinsipyo ng pagtatrabaho

   Core Action: Vertical linear kilusan (pag -angat/pagbaba) ng disc.

   Prinsipyo ng Pagbubukas: Paikutin ang handwheel (o gumagalaw ng actuator) → Stem gumagalaw → disc itinaas off upuan → bubukas ang daloy ng daloy → daloy ng likido.

   Ang pagsasara ng prinsipyo: paikutin ang handwheel (o gumagalaw ng actuator) → gumagalaw ang stem → mga pagpindot sa disc laban sa upuan → sealing ibabaw na gumawa ng masikip na contact → daloy ng daloy ay mekanikal na ikulong.

   Prinsipyo ng pagbubuklod: nakasalalay sa pababang puwersa na inilalapat ng stem upang lumikha ng sapat na lakas ng compressive sa pagitan ng ibabaw ng disc sealing at ang ibabaw ng sealing sealing, na bumubuo ng isang metal-to-metal o metal-to-soft contact seal.

   Epekto ng Direksyon ng Daloy: Sa ilalim ng karaniwang daloy (daloy-under-disc), ang presyon ng likido ay tumutulong sa pag-sealing sa panahon ng pagsasara. Sa ilalim ng reverse flow (flow-over-disc), ang presyon ng likido ay humahadlang sa pagbubuklod at pinatataas ang pagbubukas ng puwersa.
