Ang mga pagkakaiba -iba sa istraktura sa pagitan ng mga globle valves at mga balbula ng gate

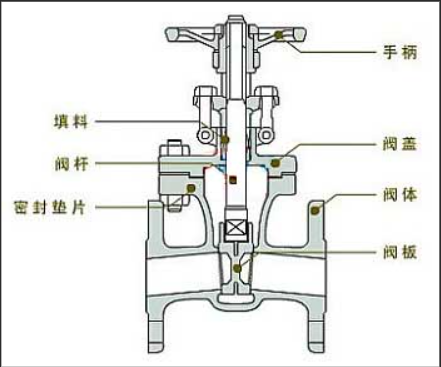

    1. Pangunahing pagkakaiba sa mekanismo ng pagsasara ng pangunahing bahagi ng isang gatebalbulaay isang gate slab, karaniwang hugis-wedge (kahit na kahanay o nababaluktot na disenyo ay umiiral). Ang slab na ito ay gumagalaw patayo sa direksyon ng daloy ng likido-isipin ang isang patayong guillotine na tumataas upang payagan ang tuwid na daloy o patak upang hadlangan ang daanan. Sa kaibahan, ang isang globo balbula ay nagpapatakbo sa pamamagitan ng isang disc (o plug/poppet), madalas na hugis ng disc, conical, o tulad ng karayom. Ang paggalaw nito ay kahanay sa direksyon ng daloy, na gumagana tulad ng isang piston na bumababa sa upuan ng balbula upang isara o iatras paitaas upang buksan.

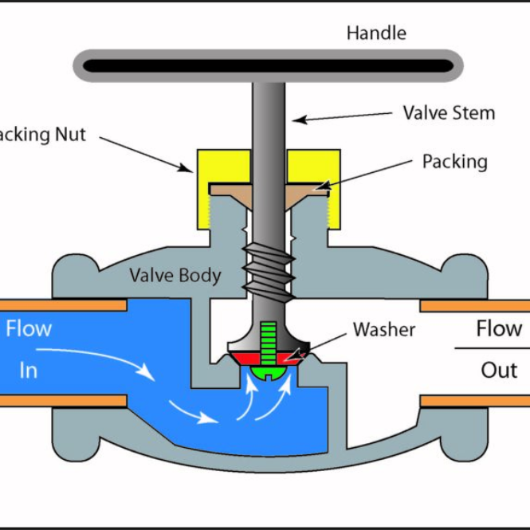

    2. Panloob na daloy ng disenyo ng landas na ito ay direktang nakakaapekto sa hugis ng balbula at paglaban ng likido. Nagtatampok ang mga balbula ng gate ng isang tuwid, simetriko na landas ng daloy. Kapag ganap na nakabukas, ang gate ay umatras sa isang silid sa itaas ng bore, na nagpapahintulot sa likido na maipasa ang walang tigil tulad ng isang tuwid na seksyon ng pipe, na nagreresulta sa hindi mapapabayaang paglaban ng daloy. Globe valves, gayunpaman, pinipilit ang likido sa pamamagitan ng isang baluktot, "s" o "z" -shaped na daanan. Ang direksyon ng daloy ay nagbabago nang husto (karaniwang pababa pagkatapos pataas, o kabaligtaran), kasama ang bore constricting sa valve seat. Ang disenyo na ito ay likas na lumilikha ng makabuluhang paglaban ng daloy at pagbagsak ng presyon.

    3. Ang profile ng katawan at mga kinakailangan sa direksyon ng daloy ng daloy ng disenyo ay nagdidikta sa hitsura ng katawan. Ang mga katawan ng balbula ng gate ay simetriko at cylindrical, na may mga flanges na nakahanay sa axially. Ang kanilang tuwid, bidirectional flow path ay hindi nagpapataw ng mga kinakailangan sa direksyon ng daloy - ang fluid ay gumaganap nang magkatulad sa alinmang direksyon kapag ganap na nakabukas. Ang mga katawan ng balbula ng Globe ay walang simetrya, na nagpapakita ng isang natatanging gitnang umbok o protrusion upang mapaunlakan ang hubog na landas ng daloy. Kritikal, ipinatutupad nila ang mahigpit na mga patakaran ng direksyon ng daloy: karamihan ay sumusunod sa "lioh" (likido sa ibaba ng disc, sa itaas ng disc). Ang katawan ay minarkahan ng isang arrow ng daloy; Ang pag -install ng reverse ay nagiging sanhi ng pagkabigo ng sealing, mataas na operating metalikang kuwintas, o pinsala.

    4. Ang mekanismo ng paglalakbay ng stem at balbula ay nakakaapekto sa paglalakbay ng stem at pangkalahatang sukat. Upang ganap na buksan, ang isang balbula ng gate ay dapat iangat ang gate nito sa itaas ng buong diameter ng bore - isang mahabang stroke para sa mga malalaking balbula. Ang mga disenyo ng pagtaas ng stem ay nagpapakita ng nakikitang extension ng stem; Ang mga di-tumataas na tangkay ay nagtatago ng panloob na paglalakbay. Ang mga balbula ng Globe ay nangangailangan lamang ng ~ 25% ng pag -angat ng upuan ng upuan para sa buong pagbubukas (dahil ang lugar ng daloy ay mabilis na lumalawak pagkatapos ng paunang pag -angat). Kaya, ang paglalakbay ng stem ay mas maikli. Gayunpaman, ang kanilang "S" -Path Design ay ginagawang mas mataas ang mga katawan ng balbula ng globo (mula sa centerline ng inlet hanggang sa tuktok ng bonnet) kaysa sa mga balbula ng gate na may pantay na sukat, na lumilitaw na "bulkier".

    5. Ang istraktura ng sealing at mga pamamaraan ng interfaceing at ibabaw ay naiiba nang malaki. Ang mga balbula ng gate ay selyo sa pamamagitan ng malawak na mga lugar ng pakikipag -ugnay sa pagitan ng magkabilang panig ng gate at kaukulang mga upuan ng katawan. Nakamit ng mga gate ng wedge ang pagsasara sa pamamagitan ng mechanical wedging; Parallel Gates Gumamit ng sapilitang pakikipag -ugnay laban sa mga upuan. Lumilikha ito ng mga malalaking interface ng sealing. Globe Valves Seal kasama ang isang puro na linya ng contact sa pagitan ng gilid ng disc (conical/ spherical) at isang singsing na hugis balbula. Ang pababang puwersa mula sa stem ay pinipilit ang disc sa upuan, pagpapagana ng contact contact o makitid na mukha na sealing na may kaunting lugar sa ibabaw.
