Ang nagtatrabaho na prinsipyo ng mga balbula ng gate at kung paano piliin ang mga balbula ng gate

   AGate Valveay isang shut-off valve na nagpapatakbo sa pamamagitan ng pagtaas o pagbaba ng isang patayong gate (hugis-wedge o kahanay na disc) upang buksan o isara ang daanan ng likido. Malawakang ginagamit ito sa mga sistemang piping ng pang -industriya para sa kumpletong paghihiwalay (ganap na bukas o ganap na sarado) at hindi angkop para sa regulasyon ng daloy.

1. Mga Tampok at Prinsipyo ng Paggawa ：

   Key Component - Gate/Disc:

    Karaniwan ang hugis-wedge (solid, split, o nababaluktot na wedge) o kahanay (solong o dobleng disc).

    Ang gate ay gumagalaw nang patayo sa direksyon ng daloy ng likido.

2.OPERATION:

   Naaktibo sa pamamagitan ng pag -ikot ng isang handwheel, gearbox, o actuator (electric, pneumatic, hydraulic) sa balbula ng balbula.

   Ang rotary motion ng stem ay nag -convert sa vertical linear motion ng gate sa pamamagitan ng isang sinulid na stem nut.

3.Open State:

   Kapag ganap na nakataas, ang daanan ng gate ay ganap na nakahanay sa katawan ng balbula, na lumilikha ng isang tuwid, hindi pinigilan na landas ng daloy na may kaunting paglaban sa likido at pagbagsak ng presyon.

4.Closed State

   Kapag ganap na ibinaba, ang mga ibabaw ng sealing ng gate ay mahigpit na pindutin ang laban sa mga upuan ng balbula, na bumubuo ng isang metal-to-metal o metal-to-soft-seat (e.g., goma, PTFE) na selyo upang harangan ang daloy ng likido.

5. Mga Katangian ng Paglabas

   Mga balbula ng gateay karaniwang full-bore (o malapit sa buong-bore), na nangangahulugang ang bukas na daloy ng lugar ay tumutugma sa panloob na diameter ng pipe, na nagpapahintulot sa tuwid na daloy na may mababang kaguluhan.

6. Mga bentahe saKey

   Mababang Paglaban ng Fluid: Minimal Pressure Drop Kapag ganap na bukas, pagpapahusay ng kahusayan ng enerhiya.

   Mababang Operating Torque: Fluid Pressure Balanse Gate Forces Sa panahon ng pagbubukas/pagsasara (lalo na sa mga disenyo ng dobleng disc), pagbabawas ng pagsisikap (kumpara sa mga balbula ng mundo).

   Bidirectional Flow: Ang disenyo ng simetriko ay nagbibigay -daan sa daloy mula sa alinmang direksyon nang hindi nakakaapekto sa sealing o operasyon.

   Compact na istraktura (kumpara sa mga balbula ng globo): Ang mas maiikling haba ng mukha ay nakakatipid ng puwang.

   Maaasahang pagbubuklod: Ang mabisang sealing sa saradong estado (lalo na sa nababanat na nakaupo o metal na nakaupo na mga pintuan ng wedge).

   Malawak na pagiging tugma: Angkop para sa tubig, singaw, langis, gas, at kinakaing unti -unting media (na may naaangkop na mga materyales).

7. Mga Kakulangan saKey

   Mabagal na Operasyon: Ang GATE ay nangangailangan ng buong paglalakbay upang buksan/isara.Sealing Surface Wear: Ang alitan sa pagitan ng gate at mga upuan sa panahon ng operasyon ay nagdudulot ng pagguho, lalo na sa mga nakasasakit na likido.

   Mahirap na pagpapanatili: Ang pag -aayos ng mga nasirang upuan/pintuan ay madalas na nangangailangan ng mga dalubhasang tool.

   Malaking Laki/Timbang: Ang napakalaking disenyo ay nangangailangan ng makabuluhang puwang sa pag -install (taas).

   Hindi angkop para sa throttling: Bahagyang bukas na mga posisyon ay nagdudulot ng mataas na bilis ng daloy ng pagguho, panginginig ng boses, at pagkasira ng selyo. Dapat lamang gamitin nang ganap na bukas o ganap na sarado.

   Mataas na Gastos: Lalo na para sa mga malalaking diameter, mga aplikasyon ng high-pressure

8.Major Mga uri ng istruktura

 8.1By Disenyo ng Gate:

   Wedge Gate Valve: Karaniwan. Ang V-shaped wedge ay lumilikha ng puwersa ng sealing sa pamamagitan ng anggulo compression o nababanat na pagpapapangit. Maaasahang pagbubuklod, naaangkop sa mga pagbabago sa thermal. Mga subtypes: solidong wedge, split wedge (pag-aayos ng sarili), nababaluktot na wedge (thermal compensation).

   Parallel Slide Gate Valve: Dalawang Parallel Disc. Ang pagbubuklod ay nakasalalay sa isang mekanismo ng pagkalat (hal., Bottom wedge) o presyon ng likido na nagtutulak ng mga disc laban sa mga upuan. Ang mas simpleng istraktura, hindi gaanong madaling kapitan ng jamming, ngunit mas mababang sealing sa mababang presyon.

 8.2by kilusan ng stem

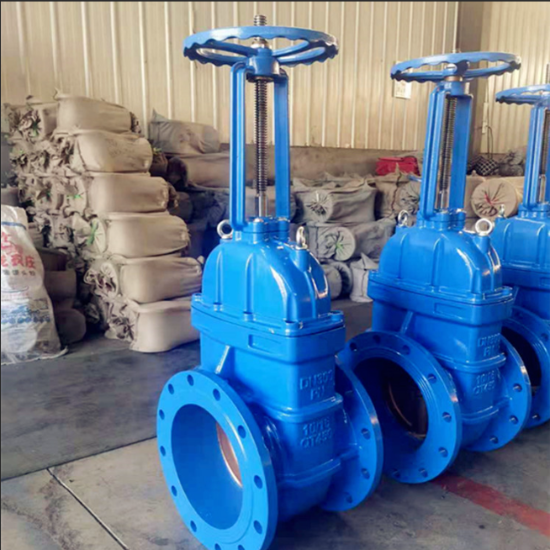

   Tumataas na stem (OS & Y): Ang mga thread ng stem ay panlabas. Tumataas ang stem sa panahon ng pagbubukas, biswal na nagpapahiwatig ng posisyon. Lumalaban sa kaagnasan ngunit nangangailangan ng vertical clearance.

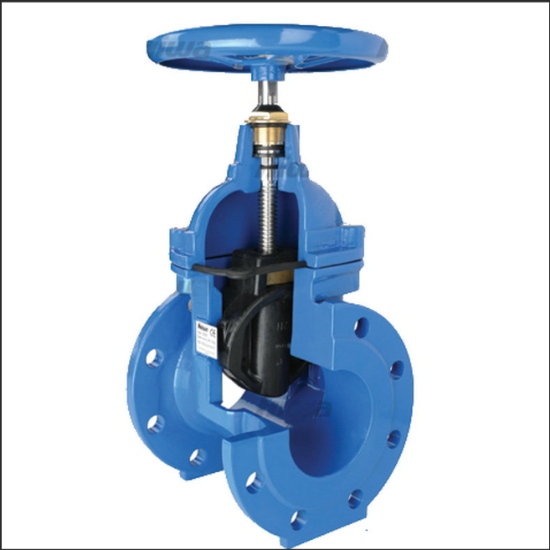

   Non-Rising Stem (NRS): Ang mga stem thread ay panloob. Ang Stem ay umiikot nang walang pag -angat, pag -save ng vertical space. Tamang -tama para sa mga nakakulong na lugar (hal., Sa ilalim ng lupa) ngunit nagtatago ng posisyon, at ang mga thread ay nakalantad sa likido/kaagnasan.

9.Typical applicationgate valves ay mainam para sa mababang paglaban, buong-bukas/full-close na paghihiwalay sa:

    Mga sistema ng tubig: mga halaman sa paggamot ng tubig, mga network ng dumi sa alkantarilya, pagbuo ng mga mains.

   Langis at Gas: Mga Pipeline, Refineries, Mga Linya ng Paghahatid.

   Power Plants: Boiler Feedwater, Steam Systems.

   Industriya ng kemikal: Corrosive/non-corrosive fluid transport (materyal-depend).

   HVAC: Malaking-system pangunahing mga pipeline.
