Ano ang y uri ng strainer?

AngY-type strainernakatayo bilang ang pinaka-malawak na ginagamit na aparato ng mekanikal na pagsasala sa mga sistemang piping ng pang-industriya, ang pangalan nito na nagmula sa natatanging pagsasaayos ng Y-shaped ng pabahay nito. Ang pangunahing pag -andar nito ay upang makagambala ang solidong mga impurities ng particulate sa loob ng mga likido (tulad ng kalawang, welding slag, scale ng pipe, o mga nalalabi sa proseso) sa pamamagitan ng isang panloob na screen ng strainer, sa gayon ay pinoprotektahan ang mga kagamitan sa agos (mga bomba, balbula, daloy ng metro, mga palitan ng init, atbp.) Mula sa pagsusuot o pagbara. Ang prinsipyo ng operating ay nagsasangkot: Ang likido na pumapasok sa pabahay ng strainer sa pamamagitan ng pasilyo, na dumadaloy sa pamamagitan ng isang anggulo na cylindrical screen kung saan ang mga kontaminado ay nakulong sa panloob na ibabaw, habang ang malinis na likido ay dumadaan sa mga pagbubukas ng mesh sa outlet. Ang naipon na mga labi ay maaaring alisin sa pamamagitan ng mano -mano o awtomatikong pagbubukas ng balbula ng kanal sa ilalim.

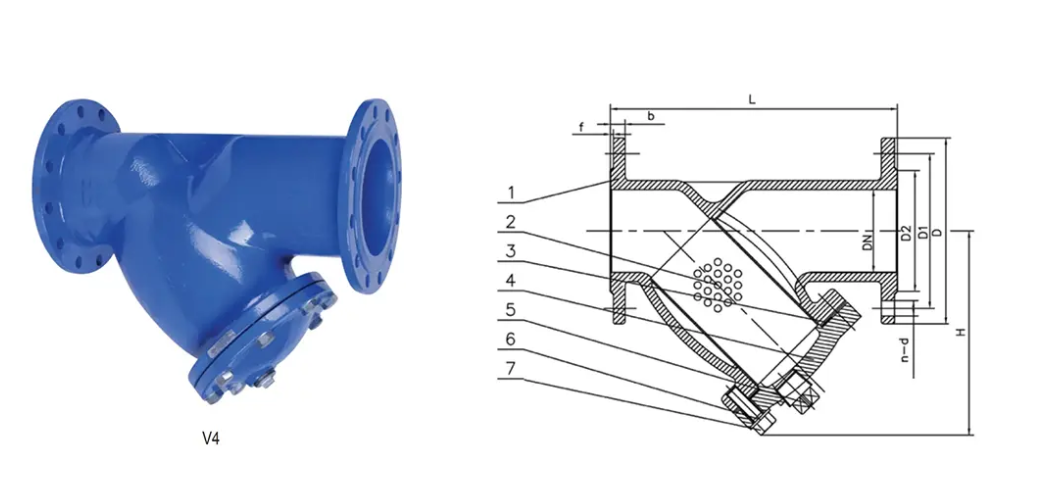

Ang mga pangunahing sangkap na istruktura ng Y-type strainer ay kinabibilangan ng: isang Y-shaped na pabahay na karaniwang gawa sa cast carbon steel, hindi kinakalawang na asero, o ductile iron; isang naaalis na end cap (na -secure ng mga bolts o sinulid na selyo) sa tuktok; isang panloob na naka-mount na cylindro-conical strainer basket (karaniwang 304/316 hindi kinakalawang na asero na may mga sukat ng mesh mula sa 0.5mm hanggang 3mm); at isang port ng kanal (flanged o may sinulid) sa base. Ang mga istruktura ng istruktura nito ay namamalagi sa mababang paglaban ng daloy (tuwid na disenyo na may drop ng presyon sa ibaba 0.1 bar), compact na bakas ng paa (mas maliit kaysa sa mga basket strainer), at pagpapanatili nang walang pag-disassembly ng pipeline (ang screen ay maaaring ma-access sa pamamagitan ng pag-alis ng end cap).

Upang matugunan ang magkakaibang mga kahilingan sa pagpapatakbo, ang mga kritikal na variant ng pag -andar ay binuo. Nagtatampok ang mga high-pressure reinforced models na makapal na mga housings at forged flanges, na may natitirang mga panggigipit hanggang sa PN100 (10 MPa) para sa mga application tulad ng mga linya ng power plant na mga linya ng singaw. Ang mga uri ng paglaban sa cavitation ay nagsasama ng mga van na gabay sa daloy sa loob ng istraktura ng screen upang maiwasan ang pagguho ng bubble-sapilitan sa ilalim ng mataas na presyon ng pagkakaiba-iba. Ang mga bersyon ng paglilinis ng sarili ay nagsasama ng mga mekanismo ng backflush at mga sensor ng presyon ng pagkakaiba para sa awtomatikong paglabas ng mga labi. Ang mga high-temperatura na dalubhasang yunit ay gumagamit ng mga grapayt na spiral-sugat na gasket at haluang metal na bakal na screen para sa serbisyo hanggang sa 450 ° C. Para sa mga kinakaing unti -unting kapaligiran (hal.

Ang pagpili ng engineering ay nangangailangan ng pagsusuri ng limang kritikal na mga parameter: una, fineness fineness (batay sa mga protektadong pangangailangan ng kagamitan - e.g., 80 mesh/180 μm pataas ng sentripugal pump, 200 mesh/75 μm bago ang mga control valves). Pangalawa, ang rate ng daloy at diameter ng pipe (buong sukat ng DN15-DN1200; ang bilis ay dapat mapanatili sa 1-3 m/s upang maiwasan ang pagtagos ng butil). Pangatlo, ang operating pressure at temperatura (ang mga materyal sa pabahay ay dapat tumugma sa mga kondisyon-e.g., PN16 ductile iron para sa mga nakapaligid na sistema ng tubig, PN40 carbon steel para sa medium-pressure steam). Pang -apat, uri ng koneksyon (ang mga pamantayan sa flange ay dapat na nakahanay sa piping: ANSI/EN/DIN). Sa wakas, ang pamamaraan ng pag -alis (manu -manong mga drains ay matipid ngunit nangangailangan ng pagsubaybay; awtomatikong mga sistema na angkop sa mga istasyon ng hindi pinangangasiwaan).

Pag -install at Pagpapanatili Pinakamahusay na Kasanayan Mandate: Pahalang na pag -mount (alisan ng tubig patayo pababa) upang paganahin ang pag -aayos ng mga labi sa pamamagitan ng gravity; mahigpit na pagkakahanay ng mga arrow ng daloy ng daloy na may paggalaw ng likido; Ang mga pump intake strainer ay nakaposisyon ≥10 pipe diameters sa agos upang maiwasan ang magulong pagkagambala; at pre-commission line flushing upang maiwasan ang epekto ng screen sa pamamagitan ng welding slag. Ang dalas ng pagpapanatili ay nakasalalay sa kontaminadong pag -load, karaniwang nangangailangan ng paglilinis ng screen kapag ang pagkakaiba -iba ng presyon ay umabot sa 0.5 bar (ang mga sistema ng singaw ay maaaring mangailangan ng pang -araw -araw na pag -draining). Bilang unang linya ng pagtatanggol sa mga sistema ng kemikal, kapangyarihan, dagat, at HVAC, binabawasan ng mga Y-strainer ang mga rate ng pagkabigo ng kagamitan sa pamamagitan ng higit sa 40%, na nagpapatunay na mahalaga para sa pagiging maaasahan ng system.
