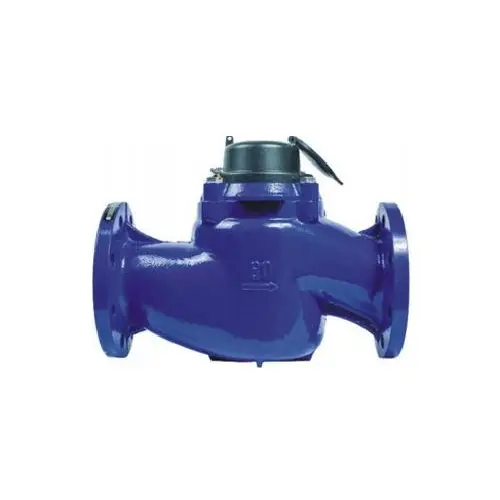

Woltman Water Meter WS-40-200
Gamitin: Ang Vertical Woltman Water Meter ay isang uri ng Woltman (Screw Wing) Water Meter.Screw Wing Water Meter, na kilala rin bilang Woltmann Water Meter, ay isang uri ng bilis ng metro ng tubig, na angkop para magamit sa malaking diameter na pipeline.Ito ay nailalarawan sa pamamagitan ng malaking kapasidad ng daloy at maliit na pagkawala ng presyon.
Naaangkop na mga kondisyon:
Materyal: cast iron shell
▶ Malamig na tubig: 0.1 ~ 30 ℃
▶ Mainit na tubig: 0.1 ~ 90 ℃
▶ Presyon ng Paggawa: 1.0Mpa
Paraan ng Pag -install:
1.Horizontal na pag -install.
2. Hindi kinakailangan ang filter ng tubig.
3. Ang tubig na inlet/outlet ng metro ng tubig ay hindi nangangailangan ng mga kinakailangan ng tuwid na seksyon ng pipe.
Mga Katangian:
1. Hindi mekanismo ng geartransmission ng geartransmission, direktang nag -uudyok ng counter, mataas na kahusayan sa paghahatid at mababang pagsisimula ng daloy.
2. Saklaw, angkop para sa mga okasyon na may malaking pagbabago ng daloy.
3.Full flow detection, mataas na katumpakan ng pagsukat.
4.Dry MagneticTransmission Structure Tinitiyak na ang counter ay malinis at malinaw.
5. Ang anim na digit na pinalaki na digital wheel ay nagpapakita ng pagbabasa, at mas malinaw ang pagbabasa.
6.Ang nababakas na istraktura ng paggalaw ng paggalaw ay maginhawa para sa pagpapanatili.
7.Internal istraktura ng pagsasaayos upang maiwasan ang pag -aayos ng pribadong metro.
8.Built sa hindi kinakalawang na asero filter screen na epektibong pinoprotektahan ang mekanismo ng pagsukat.
9.Ang mataas na sistema ng tindig na lumalaban sa pagsusuot (hiyas para sa instrumento ng aviation+mataas na semento na semento na semento ng karbida) ay nagsisiguro sa pangmatagalang katatagan at pagiging maaasahan ng produkto at makabuluhang nagpapabuti sa maximum na daloy ng produkto.
10.Stainless steel fasteners at epoxy resin powder ay inilalapat sa loob at labas ng shell upang ma-maximize ang pag-iwas sa kalawang at pahabain ang buhay ng serbisyo ng produkto; opsyonal na anti prying protection cover (maiwasan ang mga gumagamit na hindi ma-disassembling ang paggalaw nang walang pahintulot, nakakasira o nagbabago ng mekanismo ng pagsukat, at i-play ang papel ng anti-theft na tubig sa lawak).
Teknikal na parameter:
| DN (mm) | Saklaw ng daloy | Pinakamataas na daloy Q4 | Karaniwang daloy Q3 | Border Flow Q2 | Minimum na daloy Q1 | Minimum pagbabasa | Pinakamataas pagbabasa |
| Q3/Q1 | m³/h | m³ | |||||
| 40 | 50/200 | 50 | 40 | 1.28/1.25 | 0.8/0.2 | 0.0001 | 999, 999 |
| 50 | 50/200 | 50 | 40 | 1.28/1.25 | 0.8/0.2 | 0.0001 | 999, 999 |
| 80 | 50/200 | 80 | 63 | 2.0/2.0 | 1.26/0.32 | 0.0001 | 999, 999 |
| 100 | 50/200 | 125 | 100 | 3.2/3.12 | 2.0/0.5 | 0.0001 | 999, 999 |
| 150 | 50/200 | 312 | 250 | 8.0/7.88 | 5.0/1.25 | 0.0001 | 999, 999 |
| 200 | 50/200 | 500 | 400 | 12.8/12.5 | 8.0/2.0 | 0.0001 | 999, 999 |
Pangkalahatang sukat at timbang:
| DN (mm) | Haba | Taas | Koneksyon Flange | Sanggunian ng Sanggunian | |||
| L (mm) | H (mm) | h (mm) | Flange panlabas Diameter | Center Diameter ng Bolt Hole D1 (mm) | Bilang ng Pagkonekta ng mga bolts | kg | |
| 40 | 280 | 228 | 85 | 150 | 110 | 4*M16 | 11.6 |
| 50 | 280 | 228 | 85 | 165 | 125 | 4*M16 | 12 |
| 80 | 370 | 282 | 103 | 200 | 160 | 8*M16 | 21.3 |
| 100 | 370 | 303 | 114 | 220 | 180 | 8*M16 | 25 |
| 150 | 500 | 430 | 155 | 285 | 240 | 8*M20 | 68.2 |
| 200 | 500 | 505 | 190 | 340 | 295 | 12*M20 | 99.8 |

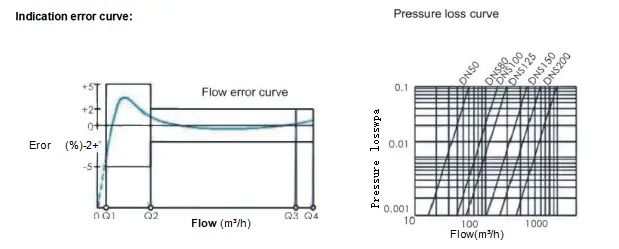

A.Ang maximum na pinapayagan na error ng isang mababang lugar (Q1≤q B.Kapag ang temperatura ng tubig ay is≤30 ℃, Ang maximum na pinapayagan na error sa mataas na lugar (Q2≤q≤q4) ay ± 2% kapag ang temperatura ng tubig ay> 30 ℃, Ang maximum na pinapayagan na error sa mataas na lugar (Q2≤q≤q4) ay ± 3%
