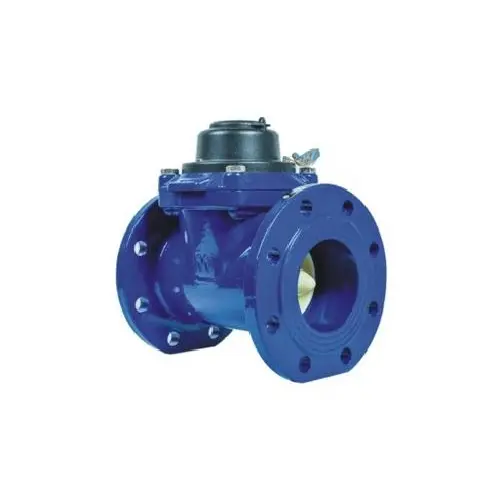

Woltman water meter
Ang Woltman Helix Water Meter ay maaaring nahahati sa pahalang na Helix Woltman Water Meter (WPH) at Vertical Helix
Woltman water meter (WS) ayon sa iba't ibang panloob na istraktura ng tubig sa panloob, ngunit ang mga metro ng tubig ay
Naka -install nang pahalang, ang bentahe ng vertical woltman water meter (WS) ay isang mas malawak na saklaw ng daloy (R80/R160/R200). Ang pag -install ay hindi nangangailangan ng mahigpit na mga kinakailangan ng tuwid na seksyon ng pipe at panlabas na filter.
GAMIT: Ang pahalang na woltman water meter ay ginagamit upang masukat ang kabuuang daloy ng malaking daloy ng pipeline.Ito ay lalong angkop para sa suplay ng tubig pangunahing pipeine at pagmimina ng tubig na hinihingi ng malalaking halaman.Ang pangunahing mga tampok ay malaking kapasidad ng sirkulasyon, maliit na dami, compact na istraktura, madaling gamitin at pagpapanatili.
Naaangkop na mga kondisyon:
Laki ng ▶: DN40 ~ DN600
▶ Materyal: cast iron shell
▶ Malamig na tubig: 0.1 ~ 30 ℃
▶ Mainit na tubig: 0.1 ~ 90 ℃
▶ Presyon ng Paggawa: 1.0MPa/1.6Mpa
Paraan ng Pag -install:
1.Horizontal na pag -install.
2. Kinakailangan ang filter ng tubig ngadditional.
3. Ang tubig na inlet/outlet ng metro ng tubig ay nangangailangan ng tuwid na seksyon ng pipe U10/D5.
Mga Katangian:
1. Ang istraktura ng paghahatid ng magnetic ay nagsisiguro na ang counter ay malinis at malinaw.
2.Large kapasidad ng daloy, maliit na pagkawala ng presyon at matatag na curve ng pagganap.

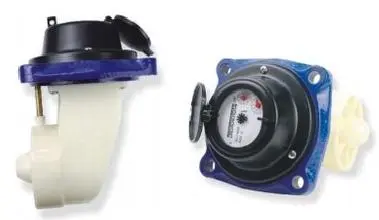

3. Ang pagsukat ng paggalaw ay maaaring palitan at madaling i -disassemble.
4.Stainless steel fasteners at epoxy resin powder ay na -spray sa loob at labas ng shellto ma -maximize ang pag -iwas sa kalawang at pahabain ang buhay ng serbisyo ng produkto.
5. Ang mekanismo ng pagsukat ay may mahusay na unibersidad, magnetikong koneksyon, paglaban ng maliit na paglaban, sensitibo at maaasahang operasyon.
6.Ang counter ay vacuum selyadong, anti condensation at atomization, at maaaring mapanatiling malinaw at tumpak ang pagbabasa sa buong taon
Teknikal na parameter:
|
DN (mm) |
Saklaw ng daloy |
Pinakamataas Q4 |
Karaniwan Daloy Q3 |
Hangganan Q |
Minimum Q1 |
Minimum pagbabasa |
Pinakamataas pagbabasa |
|
Q3/Q1 |
m |
³/h |
m³ |
||||
|
40 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999,999 |
|
50 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999,999 |
|
65 |
80 |
78.75 |
63 |
1.4 |
0.79 |
0.001 |
999,999 |
|
80 |
80 |
125 |
100 |
2.0 |
1.25 |
0.001 |
999,999 |
|
100 |
80 |
200 |
160 |
3.2 |
2.0 |
0.001 |
999,999 |
|
150 |
80 |
500 |
400 |
8.0 |
5.0 |
0.001 |
9,999,999 |
|
200 |
80 |
800 |
630 |
12.6 |
7.88 |
0.001 |
9,999,999 |
|
250 |
80 |
1260 |
1008 |
20.16 |
12.6 |
0.02 |
9,999,999 |
|
300 |
80 |
2000 |
1600 |
32 |
20 |
0.02 |
9,999,999 |
|
350 |
80 |
2800 |
2240 |
44.18 |
28 |
0.2 |
999,999,999 |
|
400 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999,999,999 |
|
450 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999,999,999 |
|
500 |
80 |
5000 |
4000 |
80 |
50 |
0.2 |
999,999,999 |
|
600 |
80 |
8000 |
6400 |
128 |
80 |
0.2 |
999,999,999 |
Pangkalahatang sukat at timbang:
|
DN (mm) |
Haba |
Taas |
|
Koneksyon Flange |
Sanggunian ng Sanggunian |
|
|
L (mm) |
H (mm) |
Flange Outer Diameter |
Diameter ng Center ng Bolt Hole D1 (mm) |
Bilang ng Pagkonekta ng mga bolts |
kg |
|
|
40 |
200 |
198 |
150 |
110 |
4-M16 |
8.3 |
|
50 |
200 |
205 |
165 |
125 |
4-M16 |
10 |
|
65 |
200 |
218 |
185 |
145 |
4-M16 |
12.5 |
|
80 |
225 |
280 |
200 |
160 |
8-M16 |
13.6 |
|
100 |
250 |
290 |
220 |
180 |
8-M16 |
18.3 |
|
150 |
300 |
320 |
285 |
240 |
8-m20 |
28 |
|
200 |
350 |
365 |
340 |
295 |
12-m20 |
44.8 |
|
250 |
450 |
434 |
450 |
400 |
12-m20 |
80 |
|
300 |
500 |
459 |
500 |
410 |
12-M24 |
98 |
|
350 |
500 |
590 |
505/520 |
460/470 |
16-m20/16-m24 |
145 |
|
400 |
600 |
660 |
565/580 |
515/525 |
16-M24/16-M24 |
199 |
|
450 |
600 |
700 |
615/640 |
565/585 |
20-M24/20-M27 |
270 |
|
500 |
800 |
760 |
670/715 |
620/650 |
20-m24/20-m30 |
320 |
|
600 |
800 |
880 |
780/840 |
725/770 |
20-M27/20-M33 |
520 |

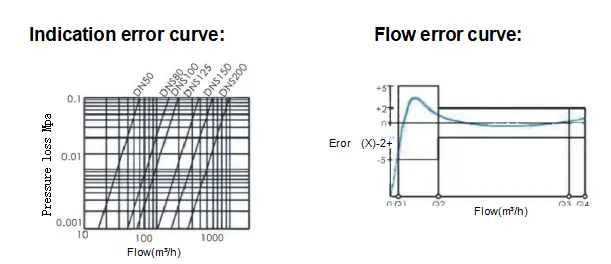

A.Ang maximum na pinahihintulutang error ng isang mababang lugar (q1≤q B.Kapag ang temperatura ng tubig ay is≤30 ℃, Ang maximum na pinapayagan na error sa mataas na lugar (Q2≤q≤q4) ay ± 2% kapag ang temperatura ng tubig ay> 30 ℃, Ang maximum na pinapayagan na error sa mataas na lugar (Q2≤q≤q4) ay ± 3%
